研报 AI 读｜球墨铸铁管腐蚀防护评价方法

球墨铸铁管腐蚀防护评价方法

该报告是橡树岭国家实验室受美国能源部委托开展的研究项目，旨在评估镀锌球墨铸铁管在强腐蚀性埋地土壤中的性能，以确定其是否符合美国垦务局埋地输水管道技术备忘录的要求。

01研究背景和目标

背景：美国基础设施老化，管道腐蚀是重要问题。球墨铸铁管应用广泛，但缺乏针对不同土壤类型的最佳腐蚀缓解策略。锌涂层在欧洲使用多年，但在美国相关研究较少。

目标：评估锌涂层球墨铸铁管在强腐蚀性土壤中的性能，为是否满足垦务局要求提供依据。

解读：

2009年，美国国家科学院就肯务局技术备忘录进行了一项研究（参考阅读：），但该研究并未解决关于最有效和最经济解决方案的争论。镀锌在欧洲已广泛使用近 60 年，但该研究报告并未涉及镀锌。

本项目（橡树岭国家实验室：球墨铸铁管腐蚀防护评价方法）旨在评估镀锌DIP在严重腐蚀土壤中的性能，虽任务明确，但因美国产量有限，项目后期才收到商用镀锌DIP，于是尝试实验室制备类似涂层用于加速试验，其与商用材料微观结构相似但腐蚀行为比较未完成。

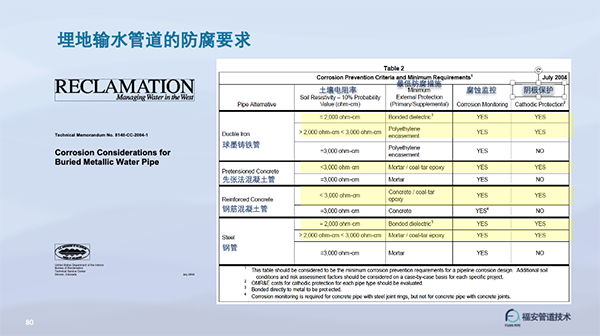

其他支持性工作的成果，如20世纪美国国家标准局的管道腐蚀研究虽有局限但有助于定义土壤腐蚀性。加速测试证明PE和粘合介电涂层有效，2004年备忘录规定了高腐蚀性和严重腐蚀性土壤中DIP腐蚀控制标准，美国国家科学院咨询委员会审查未将镀锌列为选项，现行标准与DIP制造工艺及镀锌DIP认证的适配性不明。

建议美国管道研究理事会组建独立团队，成员含各方人员，由委员会建议，研究关键问题，包括制定腐蚀性土壤改进定义、评估涂层策略、开发预测建模能力、开展管道腐蚀长期研究，初步目标是审查现有标准，评估镀锌等组合是否符合50年目标。

关键问题：如何解决与平衡生产商提出的经济方案和用户提出的有效方案？生产商（DIP行业）提出的首选方案是聚乙烯膜包裹（PE）是否最有效？

02研究任务和方法

任务1：表征商业涂层系统

对三家美国主要制造商的球墨铸铁管进行表征，包括化学成分、拉伸性能和微观结构分析。尝试在实验室中重现氧化层并制备锌涂层。

结果：成功表征了三家制造商的球墨铸铁管，发现均具有厚表面氧化层且无锌涂层。在实验室成功重现了氧化层，并制备了锌涂层，其微观结构与商业产品相似。

任务2：整合现有腐蚀数据

分析国家统计局腐蚀数据集，采用机器学习方法评估土壤特性和天气条件对腐蚀的影响。比较不同保护方法下球墨铸铁管和铸铁管的腐蚀穿透深度。

结果：机器学习分析表明，土壤电阻率、湿度和pH值对埋地铁管的腐蚀质量损失有重要影响。锌涂层加面漆可有效降低腐蚀穿透深度，在某些情况下可完全阻止腐蚀。

任务3：制定长期测试计划

建议成立由大学和独立实验室组成的研究联盟，进行现场和实验室腐蚀测试。设计土壤腐蚀测试框架，包括原位和异位测量，以及土壤衍生溶液分析。

结果：建议的研究联盟将有助于收集和分析大量腐蚀数据，提高结果的统计显著性。实验室加速测试可通过控制土壤腐蚀性和腐蚀保护参数，预测现场条件下的腐蚀损伤。

任务4：探索加速实验室测试

考虑土壤腐蚀的加速因素，如高土壤湿度和增加的溶液浓度。制备具有不同表面条件和涂层的球墨铸铁管样品，在实验室配制的土壤中进行加速腐蚀测试。进行电化学测试，包括线性极化和电化学阻抗谱分析。

结果：加速腐蚀测试表明，饱和土壤和高溶液浓度可加速腐蚀。不同表面条件和涂层对球墨铸铁管的腐蚀有不同程度的影响，物理保护措施可显著抑制腐蚀，锌涂层的保护效果因情况而异。

03研究结果

任务 1 结果：

成功表征了三家制造商的球墨铸铁管，发现均具有厚表面氧化层且无锌涂层。在实验室成功重现了氧化层，并制备了锌涂层，其微观结构与商业产品相似。

任务 2 结果：

机器学习分析表明，土壤电阻率、湿度和pH值对埋地球墨铸铁管的腐蚀质量损失有重要影响。锌涂层加面漆可有效降低腐蚀穿透深度，在某些情况下可完全阻止腐蚀。

任务 3 结果：

建议的研究联盟将有助于收集和分析大量腐蚀数据，提高结果的统计显著性。实验室加速测试可通过控制土壤腐蚀性和腐蚀保护参数，预测现场条件下的腐蚀损伤。

任务 4 结果：

加速腐蚀测试表明，饱和土壤和高溶液浓度可加速腐蚀。不同表面条件和涂层对球墨铸铁管的腐蚀有不同程度的影响，物理保护措施可显著抑制腐蚀，锌涂层的保护效果因情况而异。

目前标准与球墨铸铁管制造过程的关系不明确，建议垦务局成立独立研究团队，解决关键问题，如改进腐蚀土壤定义、评估涂层策略的有效性、开发预测模型等。未来工作应进一步验证加速测试结果，深入研究锌涂层与其他保护方法的组合效果，以确定满足50年可靠性要求的最佳方案。

解读：

外镀锌的球墨铸铁管在强腐蚀埋地应用中的寿命可以通过以下措施得到提升：

锌涂层：锌涂层可以有效降低腐蚀穿透深度，在某些情况下可完全阻止腐蚀。

物理保护措施：如聚乙烯包覆（PE）和环氧涂层，可以显著抑制腐蚀。

组合保护策略：锌涂层与聚乙烯包覆和/或阴极保护的组合可能会提供更好的保护效果。

然而，目前的实验数据和研究结果表明，锌涂层的效果因具体情况而异，需要进一步的长期研究和验证，以确定其在50年可靠性要求下的有效性。

补充说明：

根据日本热镀锌协会的试验数据，在重工业地带等高腐蚀性环境中，锌层腐蚀速率约为40.1 g/m²·年。若以200g/m²的锌层计算，理论消耗时间为 5年左右（200 ÷ 40.1 ≈ 5年）。

但实际应用中，锌层消耗并非完全线性，且锌层完全耗尽后钢材会加速腐蚀。因此，实际有效保护期可能更短，约为 3-5年。
