突破！DN2400管道机械制螺旋缠绕内衬法非开挖带水修复成功实施

2024年12月中旬，清远科技超大口径DN2400机械制螺旋缠绕内衬法非开挖带水修复在普陀区3-4级结构性缺陷排水管道应急抢修工程中成功实施。据了解，此次DN2400机械制螺旋缠绕带水修复工程案例在上海尚属首次，解决了超大口径带水修复特殊工况的难题，在工程实施过程中积累了大量的技术和工程经验，具有非常重要的意义。

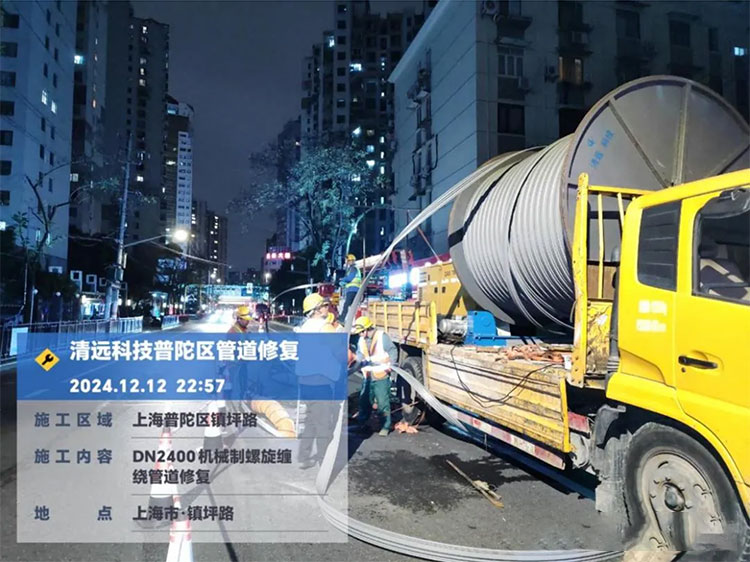

此次修复路段属于新光复、叶家宅排水系统，是合流制排水系统，修复管段为镇坪路（凯旋北路-宜昌路）DN2400合流管道，修复长度30m，管材为钢筋混凝土管。根据CCTV检测评估结果，管道有3级破裂和多处渗漏、腐蚀、错口等现象，管道结构性缺陷严重。该修复路段是建成区，交通繁忙、地下管线密集，不具备开挖修复条件，同时管道口径大且不能断水。根据管道重要性、缺陷类别、损坏程度、影响范围以及修复目标等因素，设计对方案进行了反复论证和比选，最终选用固定式钢塑复合加强型机械制螺旋缠绕内衬法对该管道进行非开挖带水修复。

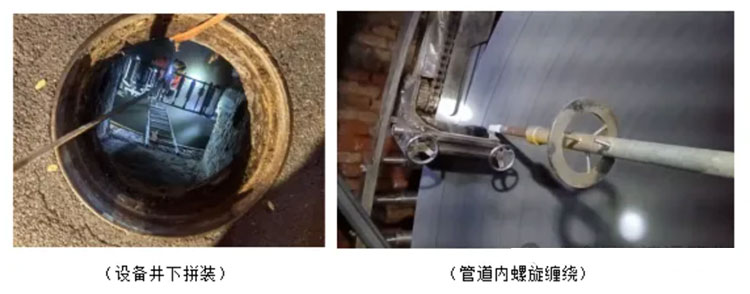

固定式钢塑复合加强型机械制螺旋缠绕管是将制管机通过拼装的方式放入路面窨井内，在工厂预制成型的91-25型U-PVC带材和配合现场压制的304不锈钢带，通过窨井输送至管内制管机，在液压动力装置的作用下，带材自锁，钢带再卡扣加强，在待修复管道内螺旋缠绕成一根新的管道。最终在待修复管道和新管道之间进行注浆处理，形成复合型管道，达到补强修复的作用。

管径大于2米的超大口径管道修复成功案例在国内极为罕见，此次修复的DN2400管道，位于上海内环线的老城区，路窄车密，不仅口径大而且是带水作业，工况复杂，难度极大。同时，经实地勘验后发现，该段管道内具有因错口产生夹角（管道夹角达24°）、水位高（带水施工作业时水位最高达1.2米）、水流速度快（最高达1.8m/s）等诸多难点。因此，项目组针对以上工况难点，并结合天气寒冷（夜间施工时接近零度）、螺旋缠绕管自重大、带水注浆和注浆次数多（考虑抗浮等因素需分次注浆）等诸多必须克服的困难条件进行了反复论证及多次试验。

施工期间，清远科技总经理和技术负责人亲临现场，进行技术沟通和工艺指导，针对施工难点，逐一实施解决方案。现场临时出现问题，及时商讨解决。此外，在施工单位的配合下，经过连续奋战，本次DN2400超大口径机械制螺旋缠绕管带水修复成功实施。

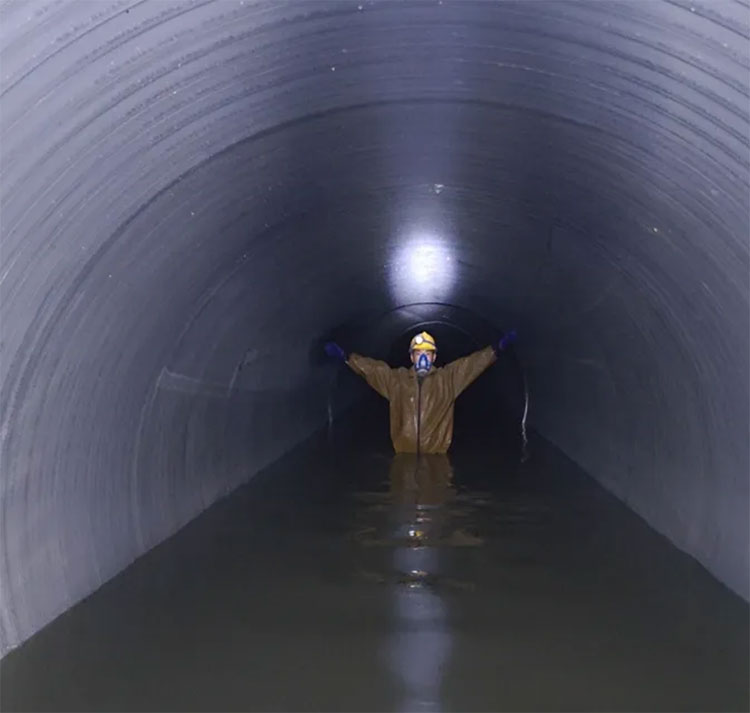

在螺旋缠绕管制管完成后，在新老管道间需进行注浆处理，由于带水作业和注浆浮力等因素，所以采用特殊水泥注浆材料，同时在管道内进行内支撑，进行分次注浆。注浆顺利结束后，管道修复正式完成。经检测结果显示，修复后的管道内无影响管道结构和功能的损伤和缺陷，管道内壁光滑，强度显著提升，修复效果良好。

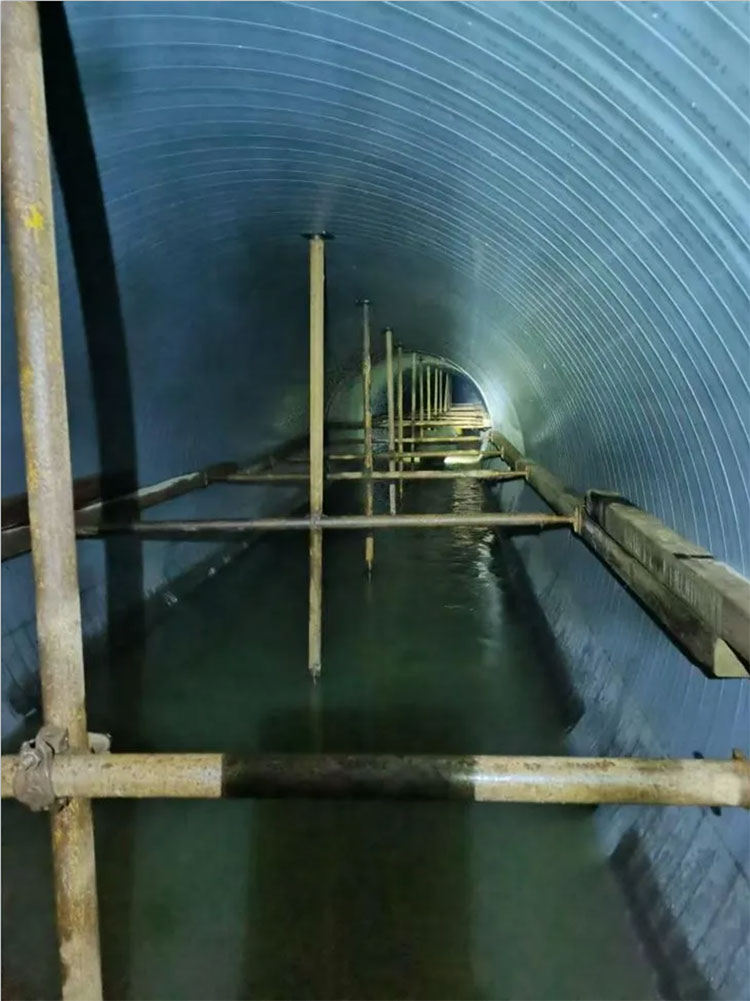

（制管完成后、注浆前对管道内进行内支撑）

本工程采用清远科技的机械制螺旋缠绕技术成功修复直径达DN2400的排水管道，创造了上海超大口径排水管道非开挖带水修复的先例。此次修复为管道非开挖大口径带水修复提供了宝贵的工程经验，对修复行业具有重要意义。机械制螺旋缠绕法凭借其修复口径大、带水作业、可间歇性施工、复合结构强度高等优势，在超大口径排水管道修复领域具有更为广阔的应用前景。

清远科技作为一家具有20多年专业从事排水管道研发、生产与应用经验的高新技术企业。在成立之初就将科技创新作为企业发展的第一生产力，致力于攻克行业难题，其创新成果在行业内拥有多个首创技术。无论是产品研究还是施工应用以及管道修复等方面，为行业发展作出了突出贡献，取得了领导的认可和客户的好评。

清远科技将继续秉承“下水道，一个城市的智慧与良心”理念，依托上海市水务局塑料排水管道工程技术研究中心为创新平台，紧紧围绕行业发展痛点难点和客户需求，持续打造新质生产力，为行业高质量发展贡献更多力量。
