江苏南通银杏路非开挖局部树脂固化管道修复

Technical Principle

技术原理

局部树脂固化法是一种非开挖局部修复技术，主要用于城市排水管道的修复。局部树脂固化法又称毡筒气囊局部成型法，通过将涂抹有树脂混合液的玻璃纤维毡布用气囊紧压于管道内壁，通过常温加压方式实现固化，形成新内衬管。该方法可应用于混凝土、钢筋混凝土、陶瓷粘土、石棉水泥等下水道的局部修复，能够修复具备自身结构支撑强度的管道裂缝（径向或纵向裂缝）机械磨损、腐蚀、破裂等缺陷，局部树脂固化操作流程如下：

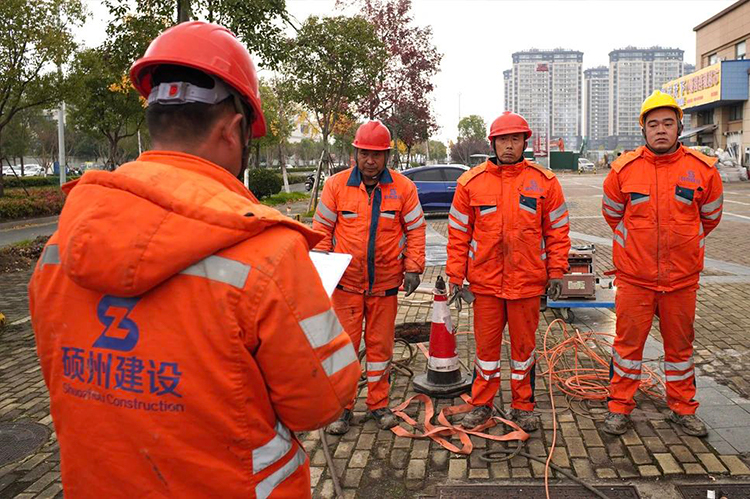

01 班前安全教育

在施工作业正式启动之前，全面开展安全教育培训，确保所有参与人员充分了解并遵循安全规范，以保障整个施工过程的人员安全与健康。

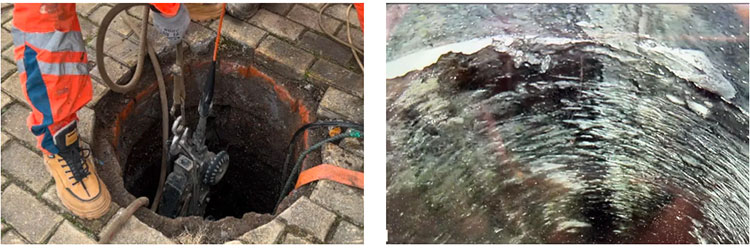

02 CCTV检测

使用CCTV检测确认修复点情况，精准识别并记录修复点的具体位置、损害类型及严重程度，为局部树脂固化法的实施提供详尽的现场数据支持，确保施工方案的针对性与有效性。

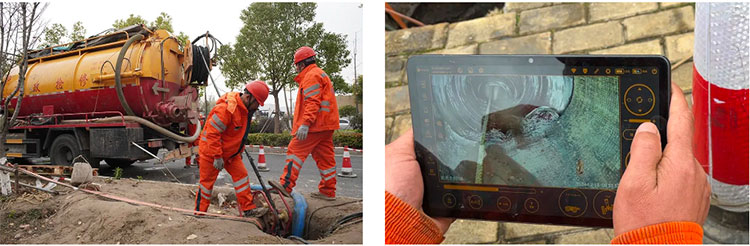

03 管道预处理

在修复施工开始前，首先应封堵上游管段，确保修复管段无积水或积水较少，防止流量过大导致树脂流失，影响树脂固化效果。然后，将管道清洗干净，并清理影响管段水力性能的障碍物。

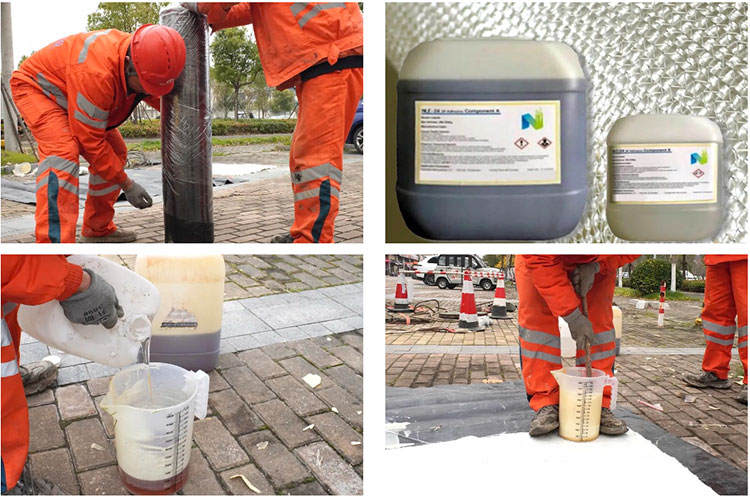

04 缠膜、混胶

将缠绕膜缠绕至修复气囊上，避免修复材料黏气囊本体。将混合均匀的树脂与固化剂混合液倒于铺剪完成的玻璃纤维布之上(玻璃纤维布的大小应在施工前根据待修管管径、修复长度及内衬厚度计算裁剪)。

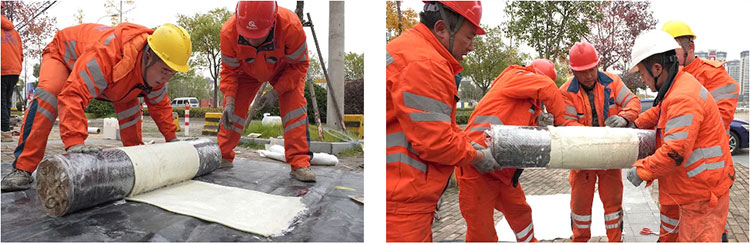

05 涂胶、裹扎

将树脂涂抹均匀，并在毡布折叠过程中将树脂涂覆于新的表面之上。涂胶完成后将毡布折叠用细铁丝裹扎材料至修复气囊上。（注：铁丝不易捆绑过紧，会影响气囊膨胀，造成气囊膨胀压力不均衡。）

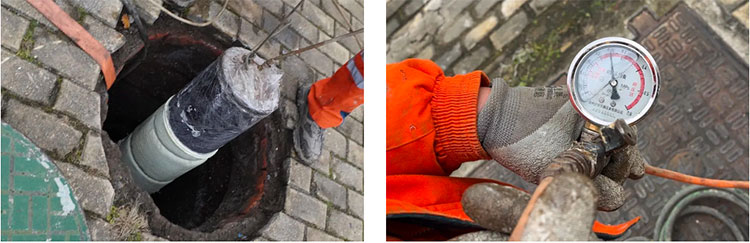

06 定位、充压修复

利用CCTV机器人配合标定修复点的牵引位置，通过绳索标记定位将气囊在CCTV探测车的牵引下到达待修复点后进行充气，以便将毡筒压覆在管道内壁上，并保持一定时间等待树脂固化。

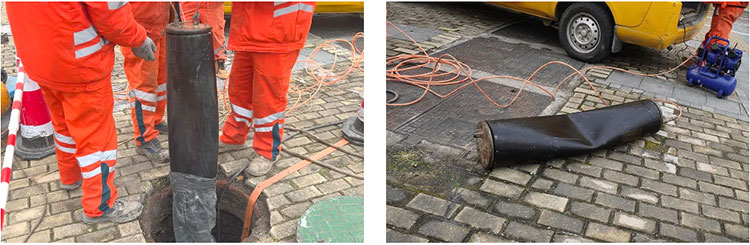

07 取出放气

树脂完全固化后，执行修复气囊放气操作，使其体积缩小，随后平稳地将气囊从管道中抽出，完成修复过程的最后一个关键步骤。

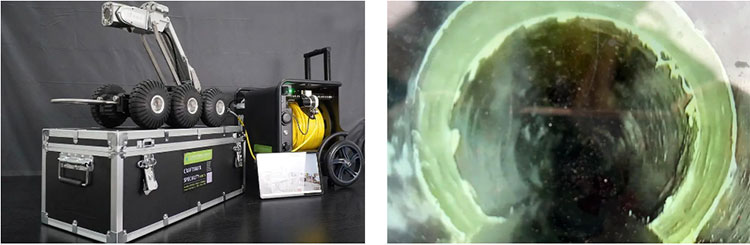

08 CCTV质量验收

最后进行CCTV检测质量验收，与原管道紧密贴合，无明显突起、凹陷、错口、空鼓、无剥落、无渗水现象等，整个局部树脂固化法施工过程至此结束。
