产品说明

XT301丙烯酸盐灌浆材料是一种以丙烯酸盐为主体成分的水溶性灌浆材料.由三组份组成，丙烯酸盐（A组分）、促进剂（B组分）、引发剂（C组分）。一般通过双液灌浆泵灌浆，固化后形成一种弹性凝胶体，主要应用于没有强度要求的渗漏水处理、土层固结和地基基础防渗帷幕的灌浆。

产品特点

● 可灌性好。粘度极低，小于10 mPa·s。

● 施工性能好。固化时间可调，快速固化小于30s，使用缓凝剂可慢速固化大于10min。

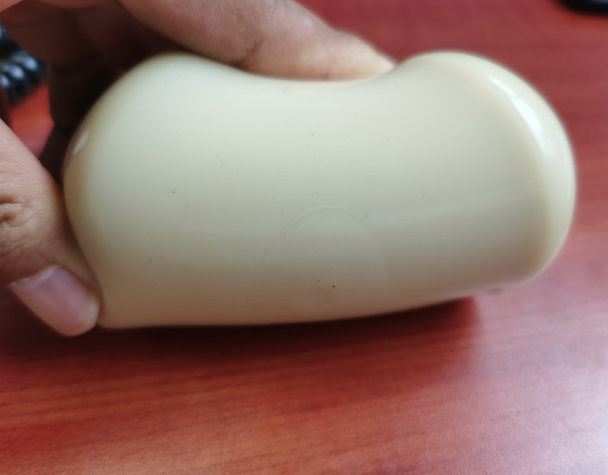

● 凝胶体具有一定的弹性。延伸率大于100%，有效地解决了结构的伸缩变形问题。

● 粘结性能好。与混凝土面具有极佳的粘接性能，粘接强度大于自身凝胶体的强度。

●环保性好。LD50大于5000mg/kg,属于实际无毒产品。

● 抗渗性好。固结体具有极高的抗渗性，渗透系数不大于10-6cm/s。

适用范围

●混凝土结构裂缝、伸缩缝、沉降缝渗漏水止水灌浆。

●水库大坝地基基础防渗帷幕灌浆。

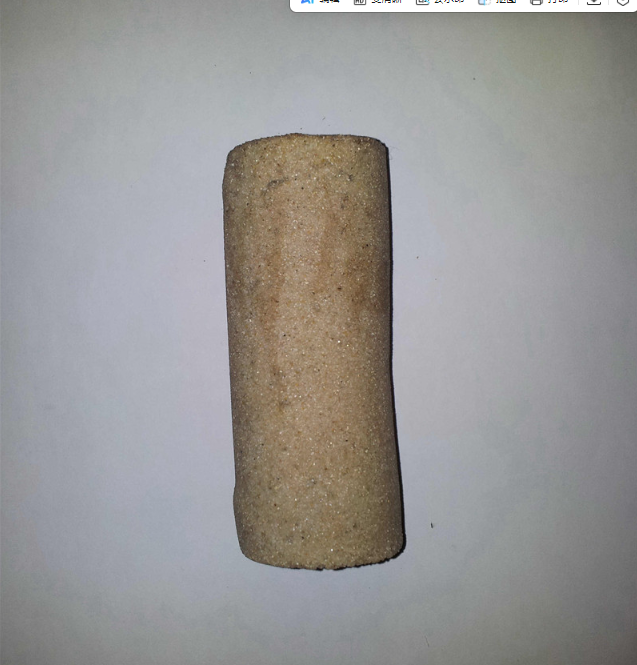

●固结疏松的土壤和砂子。

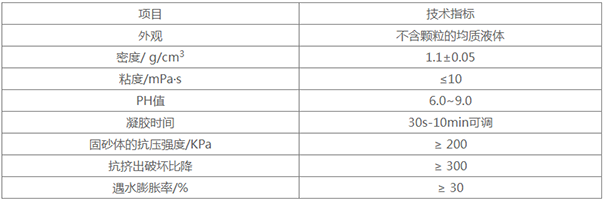

技术指标

（执行JC/T 2037-2010 《丙烯酸盐灌浆材料》标准）

施工要点

1. 浆液配置：

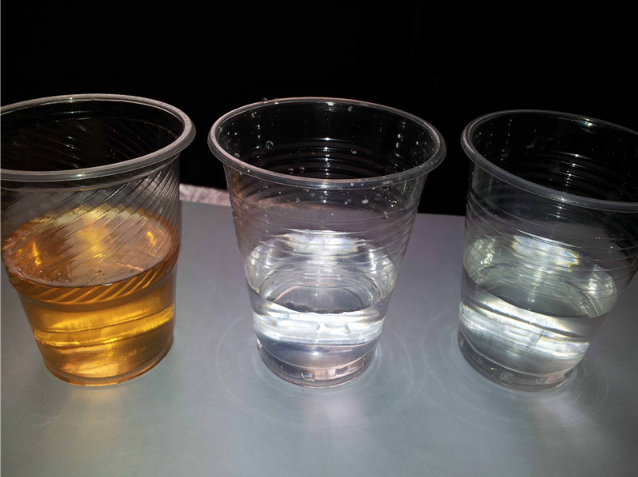

本材料由三组分组成：丙烯酸盐（A组分）、促进剂（B组分）、引发剂（C组分）。 A组分、B组分为液体， C组分为固体。使用时将B组分混入A组分中搅拌均匀形成Ab液；将C组分溶于A组分中形成Ac液，最后Ab液和Ac液以1:1的比例混合均匀即可发生凝胶反应。不同浓度对应的凝胶时间如下表：

2、双液灌浆法（适用于裂缝灌浆堵漏）：按照Ab液: Ac液 =1:1左右的体积比或重量比进行双液灌浆。

（1）在渗漏部位钻孔或者开槽。

（2） 结构表面可见的漏点和裂缝应用快凝水泥封闭。在进行丙烯酸盐灌浆之前，封闭漏水点和裂缝的水泥应完全凝结固化，并具有一定的强度。

（3）使用双液灌浆泵进行灌浆作业，灌浆压力可采用0.2～0.6MPa。根据封缝质量和结构情况可适当提高压力，这样可保证浆液渗透到结构最细微的缝隙中。

3、单液灌浆法（适用于帷幕灌浆）：在Ac液中加入缓凝剂，再将Ab液和 Ac液按照1:1左右的体积比或重量比混合均匀，然后单液灌浆。

注意事项

1. 温度会对凝胶时间有一定影响，使用前需要做试验，调整B组分和C组分的使用量控制凝胶时间。

2. 将C组分溶于A组分中形成Ac液时，需要搅拌5min以上，直到粉料完全溶解为止。

3. 配置好的Ab液和 Ac液可单独存放数小时，当天需使用完毕。

包装与规格

采用塑料桶包装。A组分20kg/桶，B、C组分为0.2kg/瓶。

运输和存贮要求

避免阳光和高温，在5℃-30℃阴凉处可存储6个月。

广泛地应用在房屋建筑、高速公路、城市道桥、地铁及轨道交通、高速铁路、机场、煤矿、水利水电设施工程等众多领域
