【建设小课堂】热塑成型（FIPP）非开挖管道修复工艺

工艺简介

热塑成型（FIPP）非开挖管道修复工艺是将预制好的内衬管在专用设备上进行加热软化，之后牵引至管道内部，再对内衬管内部进行加热加压使恢复原直径或膨胀，使其与原管道紧密贴合，然后通入常温气体或冷气使其冷却成型，最终形成一层新的内衬管。

NO.1  适用范围

原管管径：DN300~DN700。

原管材质：任意管材。

原管类别：雨污水管、自来水管、公路涵管。

NO.2  工艺特点

1、施工方便快捷，对周围环境影响小，且内衬管修复后管道整体性好。

2、可修复存在管道错口（5cm以内）的管道及小于45°的弯曲管道，亦可修复变径管道及形状不规则的管道。

3、修复后内衬管相较于原管道缩径极小、内壁光滑、管道过流能力增加。

4、修复后内衬管可随时进行加热拆除。

NO.3  修复示例

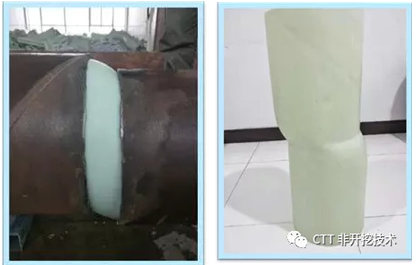

修复带错口的管道

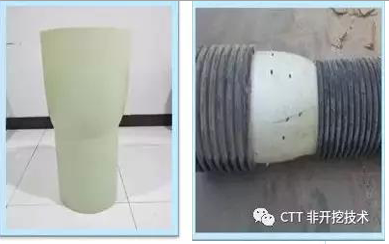

修复变径的管道

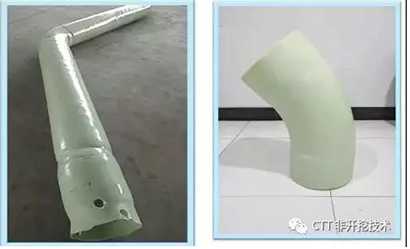

修复偏折的管道

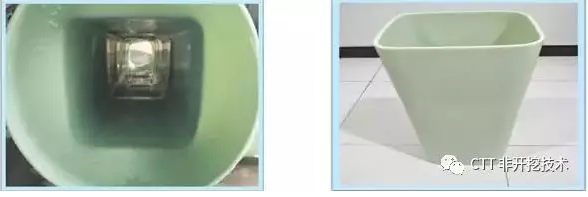

修复经过圆角处理的方沟

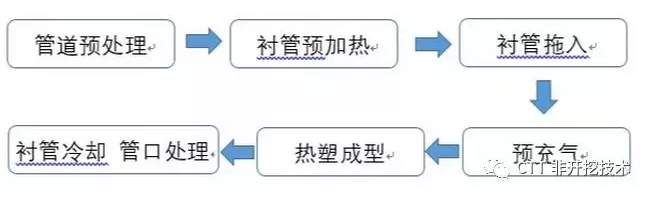

NO.4  施工流程

NO.5 工程案例

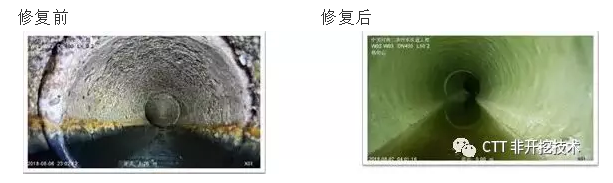

中关村南三街污水改造工程

施工时间：2018年5月

母管管径：DN400

单管段平均长度：50m

工程特点：母管管道腐蚀严重，且母管管道产生偏折
