案例分享 | 特检行业燃气管道检测解决方案

1、行业现状

随着技术的进步以及国家能源政策的调整,埋地管道的安全运行日益得到了管道使用单位和政府相关职能部门的重视.

各省市特检院、特检所都有检测燃气管线的要求和义务。然而目前PE燃气管线的检测是行业内容的难题，使用探地雷达来检测燃气管线的深度与位置也已经是各大特检单位的一个选择。

2、检测需求

钢制燃气管线位置和深度检测

一般钢制管线，目前用户都使用管线探测仪进行检测。通过使用管线探测，基本上可以解决大部分问题。

PE 燃气管线位置和深度检测PE

燃气管线没有很好的检测办法，属于世界性难题，现在一般都是通过雷达来检测。

3、传统方法检测

钢制燃气管线检测

传统办法通常是利用管线探测仪对钢制燃气管线检测。虽然常规使用的管线探测仪可以解决大部分钢制燃气管线的问题，但进行检测时仍然有诸多痛点：

1.

管线信号相互干扰：探测管线时，容易受周围更强信号的管线（如路灯线）干扰，从而跟踪错管线。

2.

切换频率与功率繁琐：需要两端两个人同时进行切换，相当影响工作效率。

3.

障碍物下方无法探测：障碍物下方管线探测不了，导致部分数据缺失，无法进行检测。

PE

燃气管线检测

PE管线的探测属于目前的世界性难题，目前能够使用的主要还是探地雷达，然而受到电磁波特性等诸多因素的影响，用户在实际工作中仍然有很多痛点：

1

、雷达图像不清晰：由于目前雷达技术图像处理的限制技术，很多探地雷达的图像处理的非常不清晰，从而导致现场管线无法进行很好的判断。

2

、管线测不全：由于高频电磁波分辨率高，但测深浅，无法探测深层管线。低频电磁波测深深，但分辨率低，无法测浅层小管线。

3

、需要进行二次坐标测量：传统探地雷达只能进行现场标记，还需要用GPS进行二次测量。

4

、受制于管线直径的影响：一般来讲1m深的管线对于管线直径的要求为10cm，当然这也不是绝对的。

痛点：管线信号相互干扰

徕卡 Ultra 方向指示：

✓ 徕卡Ultra在检测目标管线时，方向指示功能可以准确的指明是否是目标管线。

✓ 避免用户在检测时判断错误，对作业数据产生严重的后果。

痛点：切换频率与功率繁琐

徕卡 Ultra 单人测量：

✓ 徕卡Ultra 接收机可以控制发射机的频率，无需人工切换发射机频率。

✓ 直接提高用户检测的工作效率，为用户创造价值。

◼

痛点：障碍物下方无法探测

徕卡 Ultra偏移测量：

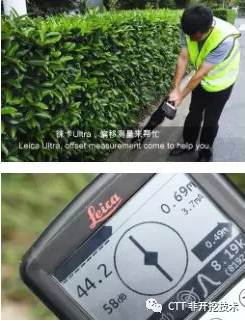

✓ 徕卡Ultra 即使不在管线的正上方也可测量。

✓ 帮助用户检测花圃中的管线，解决疑难问题。

◼

痛点：雷达图像不清晰

徕卡 DS2000 管线图像清晰：

✓ 徕卡DS2000图像处理技术更好，管线图像更清晰。

✓ 用户在判断管线时，无需靠猜来判断管线位置，提高用户的判读准确率。

◼

痛点：管线测不全

徕卡 DS2000双频实时探测：

✓ 徕卡DS2000拥有250M Hz和700M Hz频率同时探测。

✓ 针对更小的燃气管线，用户可以通过700MHz频率来判断，针对更深的燃气管线，用户可以通过250MHz来判断。

◼

痛点：需要进行二次坐标测量

徕卡 DS2000 GPS 实时测量

✓ 徕卡DS2000配备GPS，实时进行坐标数据采集。

✓ 用户无需进行二次测量来获取坐标数据，提高用户工作效率。

◼ 痛点：受制于管线直径的影响

徕卡 DS2000 分辨率高：

✓ 徕卡DS2000图像分辨率要比其他品牌的相同频率的图像更清晰。

✓ 用户可以检测更多细小管线，满足用户不同需求。

5、现场实施流程

钢制燃气管线检测

1.首先将发射机直接连接在钢管上，打开发射机上的方向指示功能。

2.通过单人测量功能，直接调节接收机上的频率，直接切换到8.19kHz。

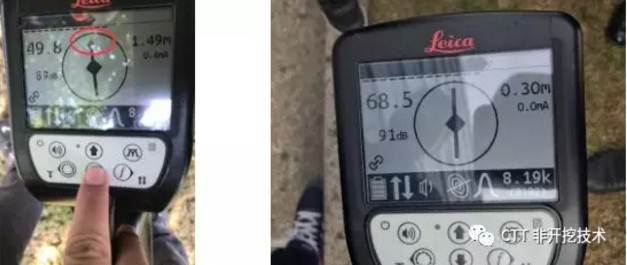

3.然后长按f键，调出方向指示功能。接着按照方向指示，跟踪燃气管线。

4.在遇到有障碍物的地方，只需要拿到管线旁边即可进行检测。

现场 PE 管线检测

1.首先现场安装好设备，连上GPS。

2.然后利用已知管线对深度进行校准，获得电磁波在现场地下介质，传播的真实速度。

3.然后在已知管线的路上推动DS2000，进行检测。

4.现场在探测前，记得点击图像刷新键，刷新雷达图像。这样会让雷达内置参数调整到当前最适合地下介质的位置。

5.然后最好纵切目标管线，再进行检测。

6、 成功应用案例

项目概况：

✓ 云南某特检用户需要检测地下管线，而针对非金属管线的检测却没有更好的办法。

◼  采用仪器设备及数量：

✓

1台DS2000+GPS

◼ 项目实施对象；时间；地点

✓ 云南某特检院；2018年5月份；云南

◼ 项目成果

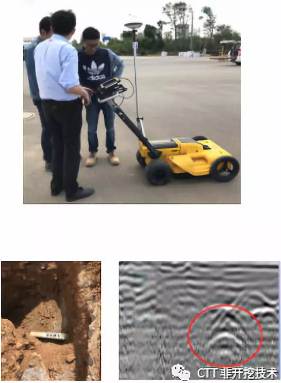

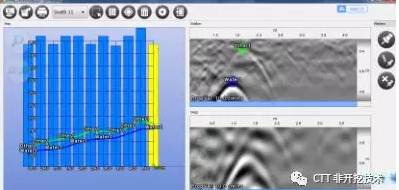

✓ 我们在现场检查了5处地方，都探出非常好的效果。其中有个1m深的PE燃气管线，燃气管线直径为60mm，探测难度较大，其他厂家设备无法探出，而此次徕卡DS2000也清晰的看到管线。

◼ 项目总结：

✓ 传统检测方法，没有好的办法一次性高效率的解决非金属管线检测的难题。而徕卡探地雷达DS2000却为这一困境带来了新的解决方案。

✓ 通过徕卡探地雷达DS2000，检测单位能很好的检测出非金属管线及导电性不好的金属管线。

项目概况：

✓ 杭州某单位要检测小区内部的燃气管线，通常来讲小区内部的管线都是很复杂的，因此需要设备的抗干扰性能好才行。

◼ 采用仪器设备及数量：

✓

1台Ultra

◼  项目实施对象；时间；地点：

✓ 杭州某勘察院；2018年5月份；杭州

◼ 项目成果：

✓ 使用徕卡Ultra完整的检测了整个小区的燃气管线位置及走向。

◼ 项目总结：

✓ 用户反馈徕卡Ultra的抗干扰性能比市面上一些主流管线要好不少，为用户解决实际的工作难题。

✓

Ultra的方向指示功能大大的减少了作业误判，提高了准确率。

7.  目标用户

◼ 单位性质：各省市特检院（具有管道检验业务的）

◼ 对应部门：管道检测事业部、燃气压力管道检测部、压力管道部

供稿：徕卡建筑测量业务部/CCMT渠道  吴志峰
