机械顶管施工测量方法 连载2-经纬仪投点法

2 中线投影方法

2.1 经纬仪投点法

当顶管坑深度较小时，可以用经纬仪直接把地面上的中线方向投影到顶管坑内，实现中线投影。

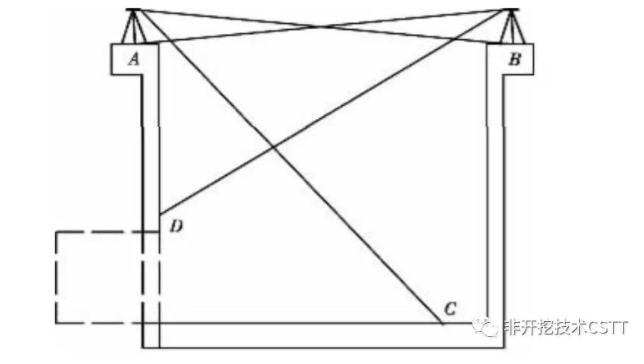

如图2所示，

在中线点A上安置经纬仪，盘左后视另一中线点B，锁紧水平制动钮，纵转望远镜在顶管坑内标定一点C1；盘右后视B点，纵转望远镜在顶管坑内标定一点C2。若两点不重合，取两点连线中点作为投影点C，此点用于安置激光经纬仪。B点安置经纬仪，后视A点，在顶管坑壁投影一点D，用于激光经纬仪后视定向。

2.2 挂垂线投点法

当顶管坑深度较大时，通过在管道设计中线所在的铅垂面内悬挂垂线，然后在顶管坑内2台经纬仪把垂线点投影到坑底，完成中线投影。

在顶管坑上搭建支架，悬挂细钢丝A及B，用经纬仪调整钢丝位置，使其位于管道设计中线上，钢丝下端挂重锤（必要时，重锤浸在油中，以加速及保持垂线稳定）。

在顶管坑内安置2台经纬仪，对B钢丝进行投点得B’点。

B'点架设经纬仪，后视A钢丝，在坑壁上投点A'，并用于定向。

2.3 激光铅垂仪法

在顶管坑上搭设平台（操作平台必须与仪器架设平台分开搭建不得有接触），在架设仪器平台中间开一直径15~20cm的洞，用铁盖板或木盖板覆盖洞口。

首先在盖板上标定中线点（该点用小十字线法栓点，以备二次使用），安置激光铅锤仪后，再将盖板移开，通过激光铅锤仪，在地板上投影中线点。在投影过程中，转动仪器1周，在地板上得到一系列的点，并且组成一个圆，那么圆心就是中线点（在实际使用时，由于顶管坑较浅，地板上投影的所有点基本上完全重合，所以转动仪器只作为检测手段）。

2.4 综合投影方法

综合投影是把以上几种方法结合在一起，从精度、速度、人员物资消耗等多方面进行优化组合，实现中线投影的方法。

3 激光经纬仪安装与调试

顶坑地板上的中线投影点用于安装激光经纬仪。

制作支架固定在地板上：

支架上端焊接一个“回”形框，其上顶面开一条长槽，用于连接仪器；下面板开一个洞，用于激光经纬仪对中视线通过。

首先，固定激光束水平方向：其次，调整激光经纬仪垂直角，使激光束坡度与管道坡度一致。
