《城市更新常见手法》第7篇：管网与设备更新——局部修复、系统改造和分段施工怎么选

路面反复开挖、排水改了还堵、设备换了仍不好用，问题常出在改造范围和接口上。本篇结合管道、供水、设备间与施工分段，讲清几类常用做法怎样选择、怎样衔接。

老社区准备翻修道路，同时发现地下排水管有破损、部分楼栋供水不稳，沿街店铺还要增加用电。这样的项目，第一张图适合画地下管线和设备接口，铺装颜色可以稍后确定。

基础设施更新包含不同强度的动作：能修的部位局部修，失去使用条件的管段更换，服务范围或负荷变化较大的系统再研究整体调整。下面把这些动作分开看。

一、管道修复：局部处理、连续内衬与换管怎样选

同一条排水管，有的只是接口渗漏，有的连续开裂，还有的已经变形、塌陷。三种情况即使都表现为路面积水，也不应直接套同一张工程量清单。

先把病害落到具体管段

把检查井编号、管道走向和检测结果叠到一张图上。标出问题是在一个接头、一小段，还是连续多段；同时检查坡向、上下游水位和支管接入。只有找到了故障位置，才能判断“修哪里”。

局部缺陷、主体条件尚可的管道，可以研究点状修复；管壁连续劣化、但原有线位与断面仍适用时，可比较内衬等非开挖修复；塌陷、严重变形或需要调整线位、坡度时，则要考虑换管、重建等处理。

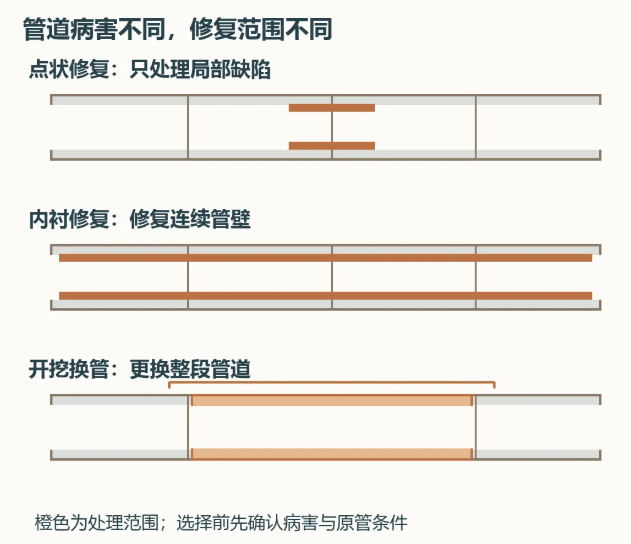

图1｜三种动作改变的范围不同：接头、管壁内侧、整段管道。

非开挖的价值在于减少地面扰动，但它有适用条件。 内衬占用部分过水断面，支管开口要恢复，管道清理、施工空间和临时排水也要安排。原管已经塌了，或者问题来自不合适的坡度，就不能只靠“里面再套一层”解决。

街面刚完成铺装、周边商户需要营业时，可以把地面恢复和交通影响一并列入比较。只比较修复单价，容易忽略反复开挖和停业带来的代价。

把“管坏了”和“排不出去”分开处理

同一个积水点，可能同时存在两类问题：管道本身有破损，水力条件也不合适。修好管壁可以减少渗漏，却未必改变下游水位、管道坡度和汇水范围。调查记录里应把结构状况与排水表现分开，避免用一种修复手法承包所有问题。

例如两口检查井之间发现一个接口缺陷，其他部位与排水条件尚可，可以进一步比较局部修复；如果沿线多处管壁劣化，则要比较连续修复与更换；如果雨天井内水位受下游影响持续抬高，即使管道完好，也需继续核查下游出路。此时扩大本段管径，不一定能够消除积水。

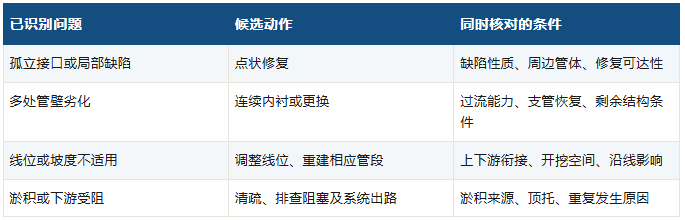

工程清单可以从检测结论逐项生成：

这些动作可能组合。一段采用非开挖修复，个别井口或特殊节点开挖处理，并不矛盾。比较应落到每个部位，不必为了采购名称统一，把整条街强行规定成一种工法。

修复方案还要画出施工条件

非开挖也需要作业空间。检查井周围设备怎么摆，材料怎样进入，施工期间来水怎样安排，沿线支管如何处理，都影响这条路线能否实施。开挖方案则要同时表达沟槽位置、临时通道和恢复范围，尤其注意商户入口与居民出入口。

检查完成后，把处理前后的影像、管段编号和支管恢复情况对应保存。若原来反复积水，还应结合可比降雨与下游状态观察运行，不能仅用管壁影像漂亮来证明排水问题已经解决。

二、雨污分流：从建筑出口接对，避免只换路下主管

道路下新建了雨水管和污水管，分流还没有结束。建筑的厨房、卫生间排水接到哪里，屋面落水管从哪里出来，院落雨水如何进入系统，都要逐一对应。

可以从一栋楼向外核查：先辨认排水来源，再确认出户管，接着检查小区支管，最后接到道路主管。图上给雨水与污水使用不同颜色，交叉点、旧接入口和不明管段单独标出。

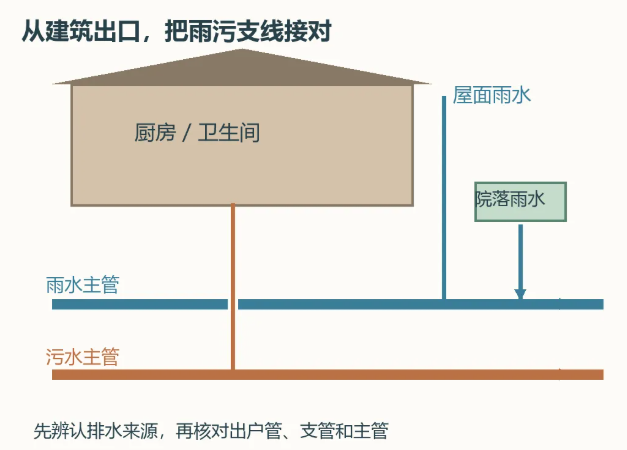

图2｜主管分开以后，还要把建筑和院落的支线接对。

容易遗漏的是沿街商铺。旧店换成餐饮，新增加的清洗排水可能沿用就近管道；屋面落水管也可能被后期改接。判断依据应是实际水源与接线，不能只看井盖写了什么。

改造清单可以按接点列：哪处错接需要断开，哪条支管需要新接，哪口井需要调整，哪段旧管退出使用。施工后对照检查实际流向，并在竣工图上留下变化。这样以后再有投诉，能找到当时动过的具体位置。

有些地方受场地和既有系统限制，不能一次完成全部分流。可以分区推进，但每一期的水都要有明确去向；不能把“暂时接入”留成无人管理的永久混接。

一栋沿街楼，按三类来水逐一接线

可以把屋面落水、生活污水和院落地表径流分别画出来。屋面落水追到实际出口，厨房和卫生间追到出户管，院落则结合坡向查找雨水口。先把来源分清，再判断接到哪套系统；一根管子涂成蓝色，不会自动改变里面的水。

容易混淆的点位应单独编号。例如R1为屋面落水出口，S1为生活污水出户口，J1为不明旧井。记录中可以写“R1去向已核实，S1需要改接，J1待检查”，而不是把整栋楼直接涂成“已完成分流”。核查工作由专业人员通过适合现场条件的检测完成，不凭一次目测确定长期水质与去向。

改接节点还要检查标高和空间。目标管线在附近，不代表出户水能顺利接过去；绕行过长、与其他管线冲突、穿越地下空间，都可能改变方案。新旧管线在图上交叉时，明确是相互连接还是不同高度通过，避免施工人员把示意交叉理解成接入。

用接点台账守住后续变化

接点记录可以保留“来源、原去向、新去向、现场照片、检查结果、维护责任”。对商铺尤其有用：新租户调整厨房或清洗区时，能够查到允许使用的接入位置，而不必重新凭距离找最近的井。

施工中临时保留的连接要写明恢复条件与完成节点。若本期只处理一侧建筑，另一侧仍未核清，应在竣工记录中明示范围，避免后续管理误以为整条街已经全部完成。把雨污分流做成能继续维护的接线记录，才有助于减少反复错接。

三、供水改造：先分清供给不足，还是中间环节受阻

高楼层水小，未必需要把道路下的供水管全部换大。市政接入、阀门、二次供水设备、楼内立管，任何一段异常都可能在末端表现为水压不足。

沿供水路径安排检测点

先记录问题发生在哪些楼栋、楼层和时段，再沿接入、泵房、楼栋入口与末端核查。同一时段的上游与下游数据应对照着看，避免上午测一处、深夜测另一处后直接比较。

图3｜把投诉位置和沿线检测放在一起，决定改接入、改设备，还是改楼内管道。

如果上游供给条件本身不足，需要向接入及市政系统继续查；如果接入正常、泵房出口异常，就把设备状态与控制方式列为重点；如果只有某栋楼表现异常，则进一步核查该楼支管、阀门和立管。投诉分布用于缩小调查范围，工程结论仍由检测和系统分析确定。

旧楼增加新用途时，还应重新核对用水量和峰值。日常办公与餐饮、集中活动的用水节奏不同，原系统“过去够用”不能直接推导“改完也够用”。

供水方案最终应说明：保留哪些设施，处理哪个薄弱环节，是否需要分区，停水影响覆盖到哪里。相比一张笼统的“泵房更新”清单，这些信息更能解释投入的作用。

把处理动作与原因对应，避免只会“换大”

查明原因后，处理强度可以有很大差别。阀门或控制状态异常，可能首先需要维护与调试；局部管段阻力或损坏明显，研究相应修复、更换；需求发生较大变化，才进一步核算设备与系统能力。将这些动作写成不同选项，可以避免小问题被扩大成整套更新，也避免大问题只换一个零件。

分区也值得单独比较。不同楼栋、楼层的需求与条件差异较大时，应研究是否需要调整分区及控制，不能仅通过不断提高统一供水压力满足最不利位置。上游能力、末端使用以及较低位置的承压条件，需要放在同一个系统中核对。

拟定方案时，画出“继续使用、局部处理、拟更换、待核查”四类位置，并在更换部位旁写一句原因。这样项目讨论可以直接问：为什么改泵组而不是这一段管？为什么此处保留？下一步需要补什么数据？图上哪些属于确定内容、哪些仍在核查，也就清楚了。

用高峰使用复核，交接到具体设施

改造后的观察应覆盖原问题常出现的时段与位置。原来是早晚高层住户反映异常，就不能只在低峰时段检查一层。使用人数和运行安排变化较大时，也要一并记录，避免把需求减少误当成改造效果。

交接清单可按设施接口拆开：接入点、泵房、楼内公共管道、计量与阀门分别由谁管理，停水通知怎样发出，故障联系谁。产权边界和维护责任应按实际安排明确，不在工程竣工后再让住户逐个单位寻找负责人。

四、设备布置：把检修和更换的路一起留出来

设备间布置常有一个陷阱：平面图上设备都放得下，实际更换时却搬不出来。门洞太小、转角过窄、管线挡住拆卸方向，都可能让一次普通维修变成拆墙施工。

拿设备布置图，可以补画两类范围：设备日常操作与检修的空间，以及整机或主要部件运出的路径。再沿这条路径看门、走廊、转角、吊装位置和室外接车点。

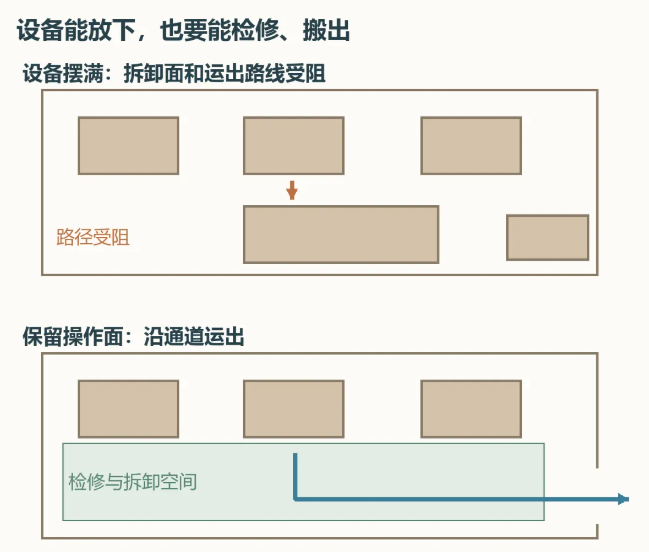

图4｜设备占地之外，还需留出操作面、拆卸面和运出路径。

对泵组、配电设施和建筑机电设备，局部更新与整套更换都可能成立。判断时要同时看剩余部件状态、控制兼容性、备件、能耗和维修条件。更换一个核心部件后，如果其他部分无法配合，原先看似节省的做法也会增加后续投入。

设备位置还影响周边生活。噪声、振动、排风和检修人员进出应在布置阶段处理；靠近管线接入点能缩短连接，但不一定就是最合适的位置。把检修路线绕开主要公共活动空间，有时比把设备藏得更深更实用。

同一个机房，检查三条不同的路线

第一条是工作人员日常到设备前操作的路线，第二条是维修时工具和部件到达的位置，第三条是大件更换时运到室外的路线。三条路线需要的空间并不相同，只留下一条“人能挤过去”的缝，不代表能够维护。

以泵组为例，可以在平面上标出需要检修的一侧，再按拟用设备资料核对拆卸方向；控制柜看操作与开门空间；上方管线则在剖面里检查是否妨碍起吊或部件取出。这里不预设统一距离，具体范围应跟实际设备和专业要求对应。

室外也要检查。机房门外若是高台阶、狭窄花池或固定围栏，室内留出的运出通道仍可能在最后几米中断。与其使用后再拆景观，不如在设计时预留可实施的搬运、吊装或拆卸方案。

设备更新清单可以同时写“替换对象”和“必要配套”。新设备是否需要改基础、调整连接、更新控制、处理振动，配套是否已计入费用；这些内容遗漏，容易出现设备买到了，却装不上或用不顺的情况。

五、分段施工：每完成一段，就恢复一个能使用的单元

老社区边住边改，分期不能只沿投资额度切开。适合的分段，需要同时满足施工操作、临时通行和服务恢复。

可以先把整条街划成几个作业段：一段施工时，保留另一侧或相邻道路的通行；支管与必要接入完成、检查合格后，恢复该段服务，再转入下一段。涉及停水、停电等切换的安排由相应专业单位确定，居民与商户需要提前知道影响时间和替代安排。

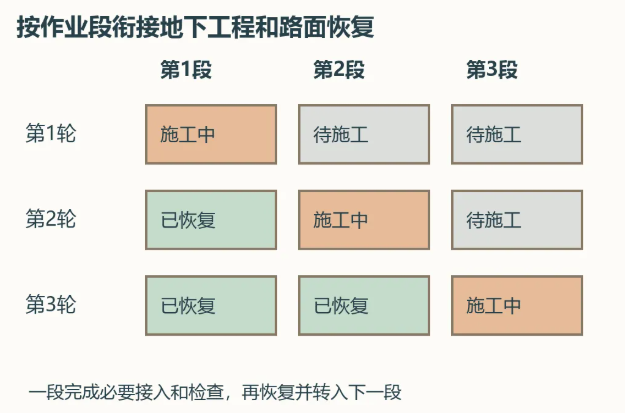

图5｜地下工作与必要接入完成后再恢复面层，避免刚铺好又开挖。

项目协调时，把供水、排水、电力、通信与路面恢复放进同一份进度安排。不是要求所有单位永远同时施工，而是明确谁必须先完成、谁可以穿插、哪个节点以后不宜再开挖。

分段表可以直接写成“段落—完成条件—恢复服务—下一段启动”。如果第一段必须等尚未落实的二期泵房才能使用，就应重新调整首期范围。

交付时再回到最初的问题：积水是否改善，高楼层的用水是否恢复，设备能否维护，道路是否还存在待接管线。传感器和监测平台适合帮助发现异常，但报警后仍要有人接单、核查和处理，不能把有数据当成问题已经解决。

用一段街道演示施工与恢复的衔接

把临街建筑出入口、交叉口和管线节点叠在一起，选择能够组织作业且便于恢复的分段。第1段先完成现场核查与必要临时安排，地下作业期间保留明确通行路线；相关接入、检查完成后，再恢复该段。第2段启动条件可以包括第1段已恢复通行、需要借用的作业面已经腾出。

分段并不意味着每段都完整复制一遍流程。有些贯通管线需要跨段协调，有些交叉口必须单独安排施工窗口。进度图要表达这些依赖，不能把几条专业进度线平行放在一起，就当作完成了统筹。

对于暂时不能退出的旧系统，还需单列切换安排。新系统具备什么条件才能切入，原系统何时隔离，若切换未能达到预期怎样维持必要服务，由相应专业单位明确。项目管理层至少应拿到影响对象、作业窗口、通知责任和应急联系，而不只是一个开工日期。

最后把恢复条件写得能核对：这段铺装下面是否还留有必做的接入，临时设施是否撤除，井盖和路面是否衔接，商户及居民入口是否恢复。一个作业段真正完成，应当同时意味着工程到位、必要服务恢复、后续责任有人接住。

最终把三个专业接到一张工作图上

仍以这条街为例，排水单位需要明确旧支管接入在哪里，供水单位需要说明哪段可保留、哪段需切换，路面恢复则等待地下必做事项完成。共同工作图可以给各项工作标一个编号，并将交叉位置单独放大。

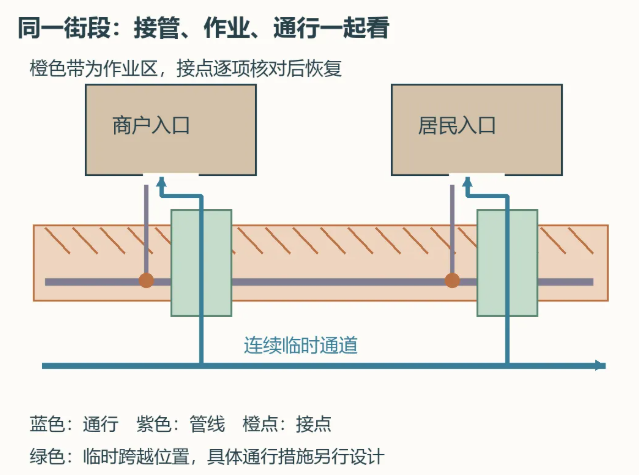

图6｜以一侧作业为例，同时看地下接点、地面作业范围和商户到达。

这张图的检查顺序可以从使用者开始：门能否到达，再看作业面是否够用，接着看地下接入和恢复是否有遗漏。临时通道跨越作业区的位置，需要专项安排，不能只在沟槽上画一根箭头就当作通行条件成立。

工作记录则写清“谁做、什么时候交接、由谁确认下一步”。比如某接点尚未完成，就不能把对应区域记为可永久恢复；若现场查出新问题，及时更新该点的处理范围与后续计划。比起让各专业分别宣布完成百分之多少，这种按位置核对的方法更容易发现遗漏，也更便于居民和商户理解何时恢复使用。
