地下管道非开挖整体修复技术全解析：原理、特性与适用场景

非开挖管道修复技术因其对地面干扰小、施工效率高等优势，已成为现代城市管道维护的重要方式。本文将详细介绍翻转式原位固化法、拉入式原位固化法、折叠内衬法、碎管法、机械制螺旋缠绕法和注浆法六种主流技术的原理、优缺点及适用场景。

一、翻转式原位固化法

翻转式原位固化法将浸渍热固性树脂的柔性软管通过水或气压翻转送入旧管道内部，使软管紧密贴合旧管内壁，再通过热水、蒸汽或紫外线加热固化，形成与旧管紧密结合的整体内衬。

优点：

- 修复后内衬整体性强，无接缝，密封性极佳

- 能同时解决管道渗漏和结构性承载问题

- 对周边环境干扰极小，无需开挖工作坑，仅需作业井

- 适应多种管道材质，内衬材料耐腐蚀性强

- 使用寿命可达50年以上

缺点：

- 前期管道清洁和预处理要求高，需彻底清除淤积和尖锐物

- 树脂固化受环境温度影响大，低温需额外加热，高温需控制固化速度

- 单次修复长度有限，通常不超过100米

- 材料和设备费用较高，成本较大

适用场景：

- 管径DN50到DN2000的各类地下管道

- 排水、供水、燃气等管道的修复

- 特别适合因腐蚀、渗漏、轻微变形导致的功能性或结构性损坏

- 对弯曲管道有一定适应性（曲率半径不小于10倍管径）

二、拉入式原位固化法

将预浸渍树脂的软管通过牵引设备从一端拉入旧管道，再通过加压使软管膨胀贴合旧管内壁，最后加热固化形成内衬。

优点：

- 施工效率高，单次修复长度可达200米以上

- 适合长距离管道修复

- 对管道预处理要求略低于翻转式

- 操作流程相对简单，设备轻便

- 适合狭窄作业空间，如城市中心区

缺点：

- 软管拉入过程中易受管道弯头、变径影响

- 可能导致局部褶皱或贴合不紧密

- 对管道轴线直线度要求较高

- 固化后内衬与旧管的粘结力略低于翻转式

适用场景：

- 管径DN100到DN1500的直线或缓弯管道

- 供水、排水、工业废水管道的整段修复

- 特别适合PVC、PE等光滑内壁管道

- 适用于功能性修复或轻度结构性修复

三、折叠内衬法

原理：将预先制成的热塑性或热固性内衬管折叠成U形或C形，通过牵引设备拉入旧管道后，利用热水、蒸汽或气压将其撑开并贴合旧管内壁，冷却或固化后形成整体内衬。

优点：

- 折叠后内衬管截面小，适合空间受限场景

- 对管道内壁平整度要求较低

- 能适应一定程度的结垢或轻微变形

- 施工速度快，材料成本低于原位固化法

缺点：

- 内衬撑开后厚度均匀性可能受折叠痕迹影响

- 局部易出现应力集中

- 热塑性材料耐高温性较差

- 压力不均可能导致内衬与旧管贴合不紧密

适用场景：

- 管径DN50到DN800的中小管径管道

- 适合因结垢、腐蚀导致的内径缩小或功能性损坏

- 适配混凝土、铸铁、PVC等材质管道

- 对短距离、多弯头管道有一定适应性

原理：通过专用破碎头将旧管道破碎，破碎后的碎片被挤压至周围土体，同时将新管道同步拉入旧管位置，直接替代旧管。

优点：

- 能彻底更换旧管道，解决严重结构性损坏

- 新管材质可根据需求选择，提升管道整体性能

- 施工速度快，单日可推进100到300米

- 适合长距离修复

缺点：

- 破碎过程可能对周围土体产生扰动

- 不适用于周边有精密管线或软弱土层的区域

- 旧管材质需可破碎（不适用于钢管或高强度PVC管）

- 新管管径需略小于旧管（小10%到20%），可能影响过流能力

适用场景：

- 管径DN100到DN1200的地下管道

- 特别适合因老化、结构性损坏严重需整体更换的场景

- 市政排水、农田灌溉管道的更换

- 需在地质条件稳定的区域应用

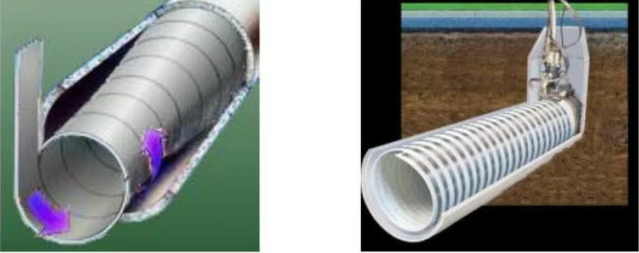

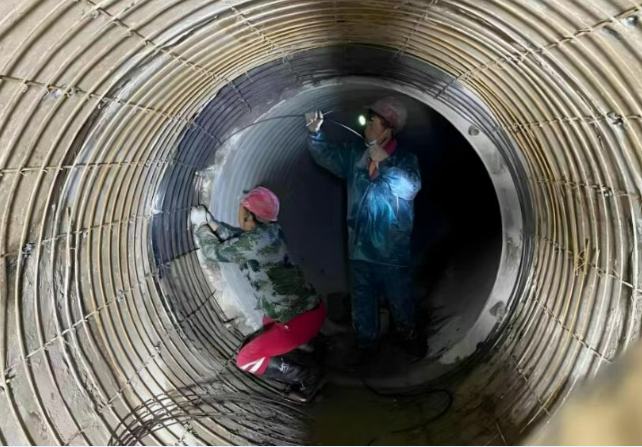

五、机械制螺旋缠绕法

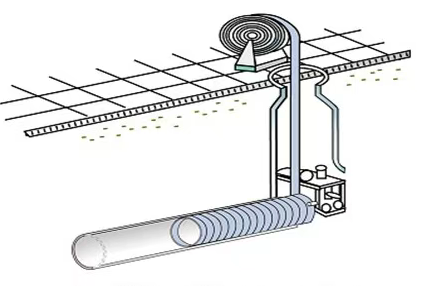

通过专用设备将带状型材在旧管道内螺旋缠绕，形成连续的新管道内衬，锁扣处通过橡胶密封，部分工艺可同步注浆填充内衬与旧管间隙。

优点：

- 施工连续性强，可长距离无间断作业

- 适应旧管严重变形（椭圆度不超过30%或局部坍塌）

- 型材现场缠绕，运输和存储方便

- 可根据需求调整内衬厚度，过流能力损失小

缺点：

- 锁扣连接长期使用可能因冲刷或振动导致松动

- 存在渗漏风险

- 对管道内淤积敏感，需提前清理

- 材质耐温性有限（通常不超过60℃）

适用场景：

- 管径DN300到DN3000的大管径管道

- 特别适合市政排水、雨水管道的结构性修复

- 适配混凝土、砖砌、铸铁等材质管道

- 对地质条件复杂的区域有较好适应性

六、注浆法

通过专用设备向管道内壁、接口或周围土体注入固化浆液，利用浆液填充、渗透、固化特性，封堵渗漏通道并加固管道结构或周边土体。

优点：

-能同时处理管道本身缺陷和周边土体问题

- 施工设备简单，对作业空间要求低

- 可配合其他修复方法提升整体效果

- 成本相对较低，适合大面积轻微损坏修复

缺点：

- 单独使用难以解决管道结构性承载问题

- 浆液固化效果受地质和环境影响大

- 注浆压力控制不当可能导致管道膨胀或土体隆起

- 仅能作为功能性修复或辅助手段

适用场景：

- 各类材质管道的整体防渗加固

- 适合因接口松动、管壁微裂缝导致的大面积渗漏

- 管道周边土体流失的场景

- 常与内衬法、缠绕法等结合使用

七、结语

不同的非开挖管道修复技术各有特点，适用于不同的管道损坏情况和工程要求。在实际应用中，需根据管道材质、管径大小、损坏程度、周围环境及预算等因素，选择最合适的修复方案。有时多种技术结合使用，可以达到更理想的修复效果。随着技术进步，非开挖修复技术将在城市管道维护中发挥越来越重要的作用。
