软土硬岩复合地层大挑战，非开挖顶管刀盘刀具选型全攻略

在非开挖顶管施工领域，复杂地质条件一直是工程面临的重大挑战。不同地质特性要求施工团队精准选型刀盘刀具，并能灵活应对各类疑难工况。今天，咱们就深入探讨一下复杂地质非开挖顶管的刀盘刀具选型及使用，以及疑难工况处理方案。

一、复杂地质条件下的刀盘选型

1、软土地层刀盘选型

软土地层，如常见的淤泥质土、粉质黏土等，土体强度较低，自稳能力差。在这类地层中顶管，适合选用开口率较大的刀盘，一般开口率可达 40% - 60%。

例如辐条式刀盘，其结构简单，能够快速切削土体，减少刀盘前方土体的堆积，降低顶进阻力。刀盘上配置刮刀、边刀等刀具，刮刀用于切削土体，边刀则负责保护刀盘边缘并对周边土体进行修整，确保管道顶进过程中管周土体的稳定性。

2、硬岩地层刀盘选型

当遇到硬岩地层，如花岗岩、砂岩等，岩石强度高，需要强大的破碎能力。此时应选用面板式刀盘，并且刀盘面板要足够厚实，以承受巨大的推力和扭矩。刀盘开口率通常控制在 10% - 20%，防止大块岩石进入刀盘后部影响设备运行。

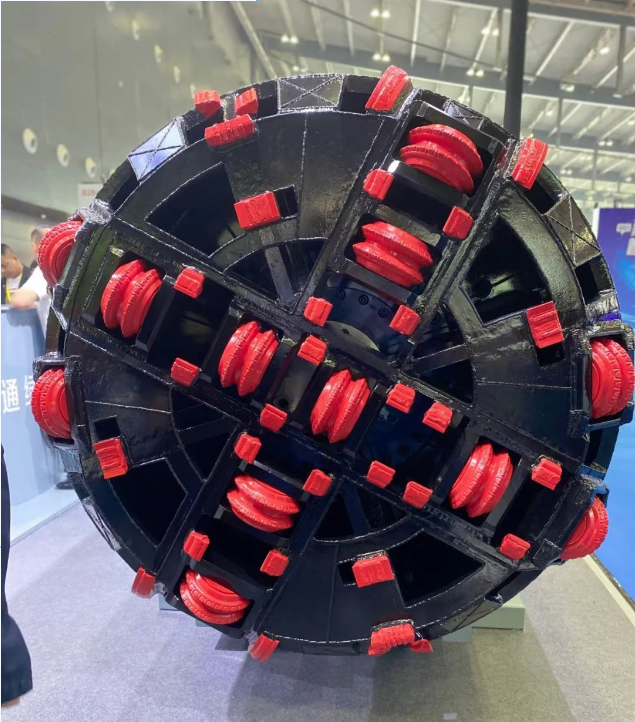

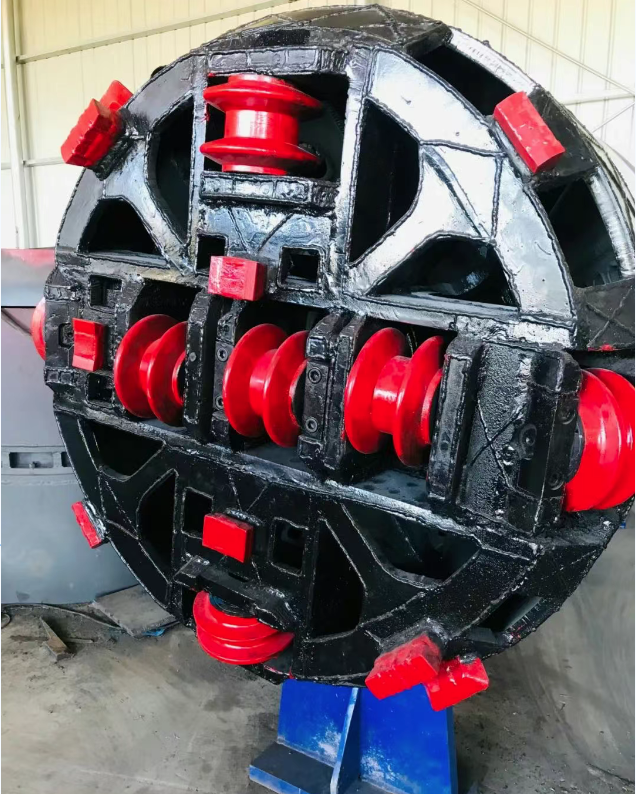

刀具配置上，滚刀是硬岩破碎的关键。根据岩石硬度和节理裂隙发育程度，选择不同类型的滚刀，如单刃滚刀适用于高硬度、整体性好的岩石；多刃滚刀则更适合节理裂隙较发育、岩石相对破碎的情况。滚刀在刀盘旋转时，利用刀盘推力将刃口压入岩石，使岩石产生破碎。

3、复合地层刀盘选型

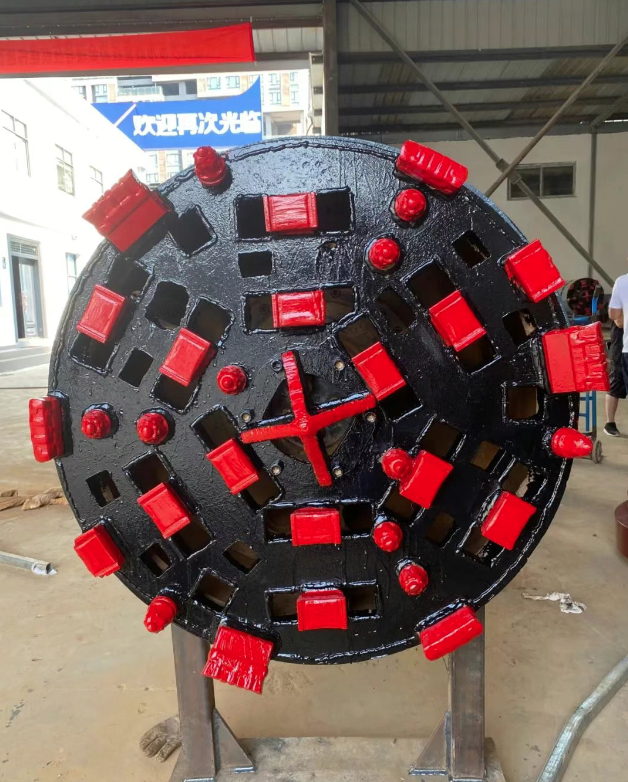

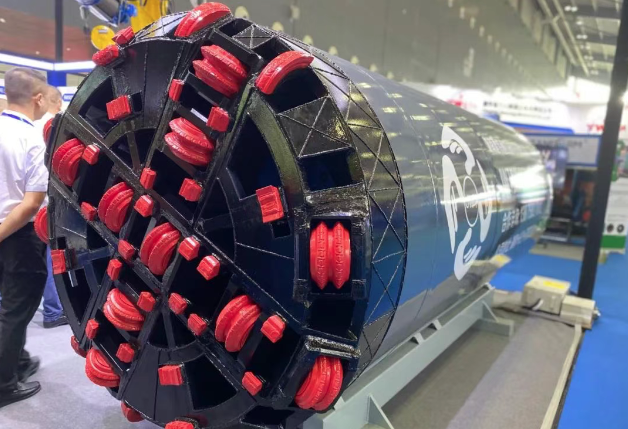

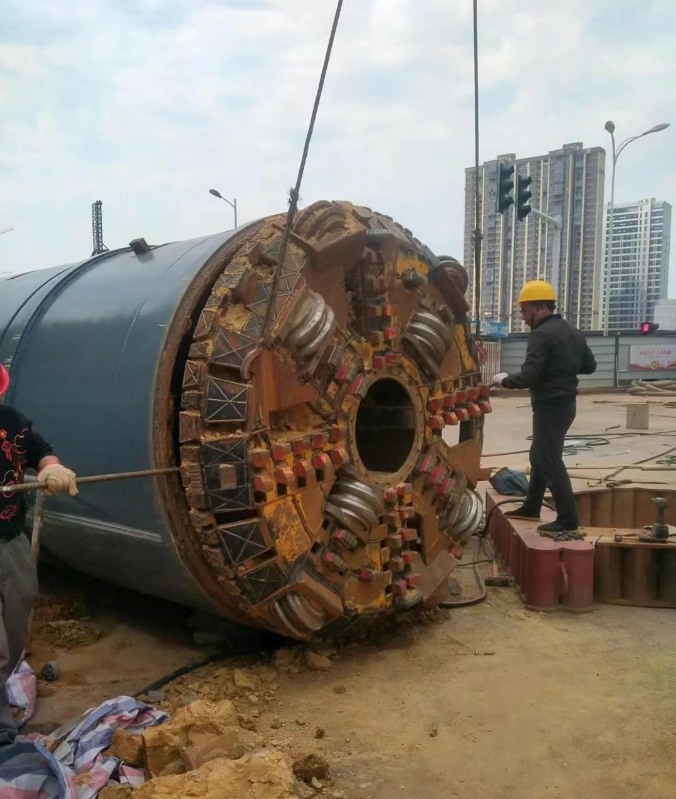

复合地层是指在顶管断面范围内存在两种或两种以上差异较大的地层，如上部为软土，下部为硬岩。这种情况下，刀盘选型要兼顾不同地层特性。通常采用复合式刀盘，它结合了软土刀盘和硬岩刀盘的特点，在刀盘上合理分布不同类型刀具。

例如，在软土区域布置较多的刮刀，在硬岩区域配置滚刀，并且根据软硬地层的比例和分布情况，灵活调整刀具数量和布局。刀盘开口率一般在 20% - 40%，既能保证软土的顺利切削，又能防止硬岩块体对刀盘造成过大冲击。

二、刀具的选择与使用

1、软土地层刀具选型

除了前面提到的刮刀和边刀，在软土地层中，还可能用到贝壳刀。贝壳刀主要用于切削流动性较大的淤泥质土，其特殊的形状能够更好地抓取和切削土体，提高切削效率。

刀具的磨损在软土地层相对较小，但长时间使用后，刮刀和边刀的刃口会逐渐变钝，影响切削效果。当刀具磨损量达到一定程度，如刮刀刃口磨损超过 5mm，就需要及时更换刀具，以保证顶进效率和质量。

2、硬岩地层刀具

硬岩地层中，滚刀的磨损是重点关注问题。滚刀的磨损形式主要有刀圈磨损、刀毂磨损和轴承损坏等。刀圈磨损是由于与岩石的频繁摩擦，当刀圈磨损量超过其厚度的 1/3 时，滚刀的破岩能力会大幅下降，此时必须更换滚刀。

为了延长滚刀使用寿命，在施工过程中要合理控制顶进参数，如减小顶进速度、增加刀盘转速，使滚刀均匀受力，避免局部过度磨损。同时，要保证充足的冷却和润滑，通过向刀盘注入高压水，既可以降低刀具温度，又能冲洗刀盘表面的岩屑，减少刀具磨损。

3、复合地层刀具

复合地层刀具的使用要根据实际穿越地层情况及时调整。当从软土进入硬岩时，要密切关注刀具的受力情况，防止软土中适用的刀具在硬岩中损坏。

例如，当发现刮刀在硬岩中出现严重磨损或变形时，要及时将其更换为滚刀或其他适合硬岩切削的刀具。在软硬地层交替频繁的区域，可以采用可更换刀座的设计，方便快速更换刀具，提高施工效率。

三、疑难工况处理方案

1、地层坍塌

在软土地层或土体稳定性差的地层中，可能出现地层坍塌问题。一旦发生坍塌，首先要立即停止顶进，防止坍塌范围扩大。然后，通过向坍塌区域注入膨润土泥浆或水泥浆进行地层加固，提高土体的稳定性。

在后续顶进过程中，要适当降低顶进速度，增加泥浆的注入量，形成良好的泥浆套，支撑周围土体。同时，加强对地面沉降和管道轴线的监测，及时调整顶进参数。

2、顶管机偏移

顶管机偏移会导致管道轴线偏差，影响工程质量。造成顶管机偏移的原因可能有地层软硬不均、刀盘刀具磨损不均匀、顶进推力不对称等。当发现顶管机偏移时，可利用顶管机自身的纠偏装置进行调整。

如果是地层软硬不均引起的偏移，在硬地层一侧适当增加刀盘的切削量，使顶管机向软地层一侧偏移，逐渐纠正偏差。对于刀盘刀具磨损不均匀导致的偏移，及时更换磨损的刀具，保证刀盘切削力均匀。此外，要确保顶进过程中各千斤顶的推力一致，避免因推力不对称造成顶管机偏移。

3、卡管

卡管是顶管施工中较为棘手的问题，常发生在岩石地层或地层中有大块障碍物的情况。

如果是岩石破碎不充分导致的卡管，可尝试提高刀盘转速，增加岩石破碎效果，同时适当减小顶进推力，防止强行顶进损坏设备。若卡管是由于大块障碍物引起，可采用人工井下清理或采用辅助破碎设备将障碍物破碎后再继续顶进。

在施工前，要做好详细的地质勘察，尽量提前发现可能存在的大块障碍物，并制定相应的处理预案，降低卡管风险。

非开挖顶管在复杂地质条件下施工，刀盘刀具的正确选型及使用，以及对疑难工况的有效处理，是确保工程顺利进行的关键。施工团队需要根据具体地质情况，科学选择设备和工艺，不断积累经验，才能在复杂地质顶管施工中应对自如，高效优质地完成工程任务。
