非开挖技术新突破：当微型隧道遇上水平定向钻进，这项「跨界」工法重新定义复杂地层铺管！

在地下管道施工领域，非开挖技术早已成为环保与效率的代名词。但你知道吗？当传统的微型隧道技术与水平定向钻进技术「跨界合作」，竟能碰撞出颠覆行业的创新火花！今天，我们就来聊聊海瑞克公司研发的E-Power Pipe工法—— 这项融合两大工法优势的「破局者」，如何在复杂地层中铺就高效与经济兼具的地下通道。

一、传统工法的「成长烦恼」：各有神通，却也各有瓶颈

1. 微型隧道技术：硬核实力派，却困于「管材偏见」

作为非开挖界的「老大哥」，微型隧道技术凭借遥控掘进机头和顶进工艺，能在软土至硬岩（抗压强度达 300MPa）中「穿针引线」，铺管长度可达 500 米以上，直径更是能突破 2000mm。但它有个「致命短板」：只认水泥管、混凝土管等刚性管材，对钢管、PE 管等柔性管材「拒之门外」。想铺塑料管？只能先顶进套管再「二次穿管」，成本高、工期长，灵活性大打折扣。

2. 水平定向钻进：柔性管材之友，却怕「地质刁难」

水平定向钻进以「导向孔 + 扩孔 + 回拉」三步法闻名，专为钢管、PE 管等柔性管材而生，最长可铺 2000 米，直径达 1400mm，效率堪称一流。但它是「温室里的花朵」：遇到卵砾石、碎石等内聚力弱的地层就「犯怵」，扩孔超过 800mm 就风险陡增，全靠钻进液撑住孔壁不说，孔径还得扩到成品管的 1.3-1.5 倍，耗材和成本直线上升。

二、E-Power Pipe工法：「顶进 + 回拖」双剑合璧，专治复杂地层「疑难杂症」

海瑞克公司的工程师们灵光一闪：既然微型隧道擅长「打洞」，水平定向钻进擅长「拉管」，何不把两者结合？ 于是，E-Power Pipe工法应运而生 —— 它像一位「全能型选手」，既能在硬岩中稳扎稳打地顶进套管，又能灵活地回拖铺设柔性管材，彻底打破传统工法的限制。

核心工艺揭秘：

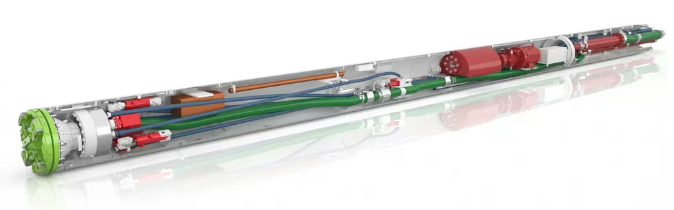

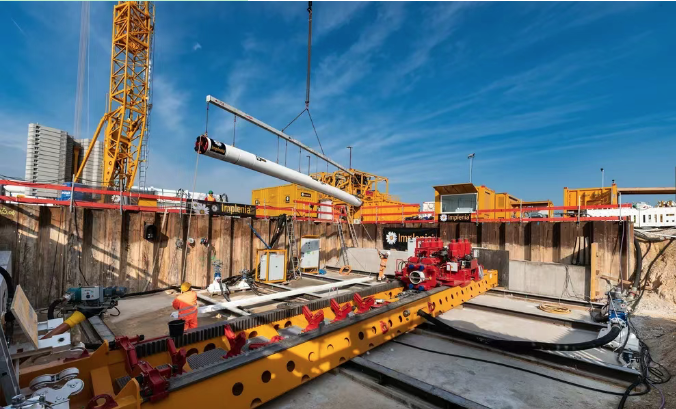

1、第一步：顶进「安全通道」

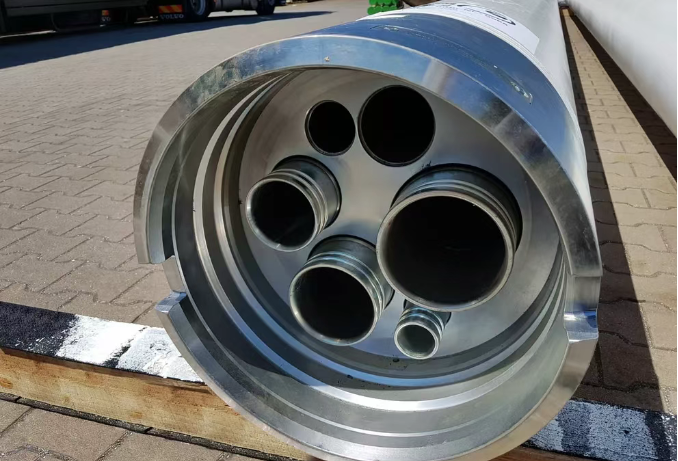

在起始工作坑安装微型隧道顶管机，沿着设计轴线顶进特制套管。这些套管可不简单：管节接头能承受6300KN（630 吨）的推力或拉力，外壁与孔洞壁几乎紧贴，就像给孔洞戴上「加固环」，彻底杜绝塌孔风险。

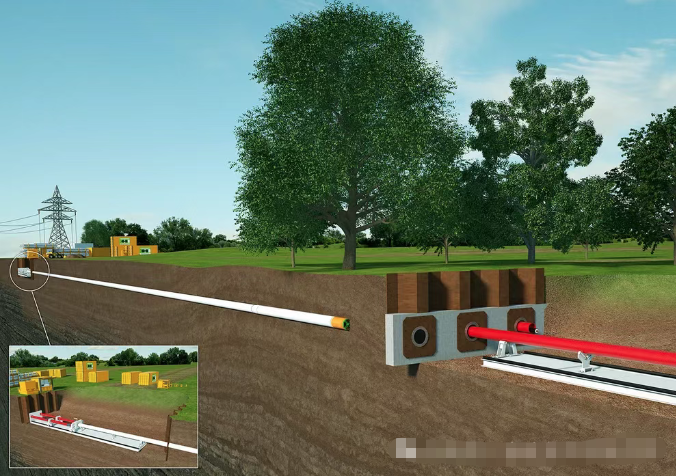

2、第二步：回拖「柔性管道」

当掘进头抵达目标坑后，卸下机头换上「拉头」，启动顶管机的双向机构 —— 一边回拖套管，一边将预制好的 PE 管、钢管等成品管「拽」入孔洞。随着起始坑的套管一节节拆除，成品管也稳稳就位，全程无需担心孔壁坍塌或钻屑堵塞。

3、第三步：无缝衔接，完美收官

拆除设备、连接两端管道，一条穿越复杂地层的柔性管道就此诞生！

三、数据对比见真章：E-Power Pipe凭啥「出圈」？

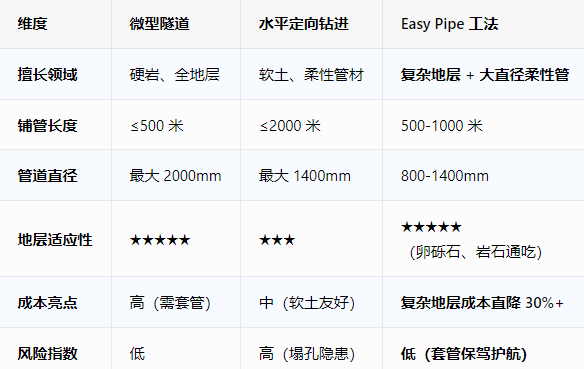

一张表看懂三大工法的「胜负手」：

划重点：在沙层、粘土层等「普通关卡」，Easy Pipe 与水平定向钻进成本相当；但一到卵砾石、岩层等「地狱模式」，它的成本优势直接「碾压」前两者，堪称「复杂地层救星」！

四、E-Power Pipe工法的五大黄金适用场景：哪里难啃就「打」哪里！

场景 1：卵砾石与碎石地层 —— 传统工法的「滑铁卢」，E-Power Pipe的「主战场」

痛点解析：卵砾石层内聚力弱、颗粒间隙大，水平定向钻进扩孔时极易塌孔，需频繁调整钻进液参数，施工风险高且成本激增；微型隧道虽能顶进套管，但无法直接铺设柔性管材，需二次穿管。

Easy Pipe 解法：通过顶进紧贴孔壁的套管形成「刚性防护壳」，彻底解决塌孔隐患；同时直接回拖 PE 管、钢管等柔性管材，省去「套管 + 穿管」的繁琐流程，工期缩短 50%，成本降低 30% 以上。

典型应用：穿越江河堤坝（卵砾石沉积层）、山前冲积扇区域（碎石混合地层）的供水管道工程。

场景 2：硬岩地层（抗压强度≤300MPa）—— 微型隧道的「舒适区」，升级为柔性管的「高速路」

痛点解析：微型隧道可穿越硬岩，但仅限水泥管等刚性管材；若需铺设燃气钢管（柔性管材），需先顶进混凝土套管，再将钢管穿入，不仅增加管材成本，还可能因套管与钢管间隙过大导致后期沉降风险。

Easy Pipe 解法：沿用微型隧道的硬岩掘进能力，直接顶进特制钢套管（强度高、可承受回拖拉力），随后同步回拖燃气钢管，一次成型完成「打洞 + 铺管」，避免二次施工对岩层稳定性的破坏。

典型应用：穿越山区的天然气长输管道工程、城市地铁区间的高压电缆保护管铺设。

场景 3：高地下水风险区域 ——「防塌孔」与「抗渗漏」双保险

痛点解析：富水地层中，水平定向钻进依赖钻进液平衡水压，一旦钻进液配比不当或孔壁局部失稳，易引发涌水塌孔；微型隧道虽可通过泥水平衡控制地下水，但套管与成品管的间隙可能成为渗漏隐患。

Easy Pipe 解法：顶进套管与孔壁紧密贴合，形成物理隔水屏障；回拖的柔性管材可提前进行压力试验，确保接口密封性，从源头杜绝地下水渗入风险。

典型应用：穿越湖泊、河道的污水管道工程、沿海地区高水位地层的热力管道铺设。

场景 4：城市核心区的「高精度」非开挖工程 —— 最小化扰民，最大化效率

痛点解析：城市主干道、建筑群密集区域施工时，传统开挖会导致交通瘫痪、居民生活受扰；水平定向钻进若遇地下障碍物（如旧管线），导向孔易偏移，需反复修正。

Easy Pipe 解法：顶进套管采用激光导向系统，轨迹偏差可控制在 ±5cm 以内，精准避开地下障碍物；回拖过程无需大型扩孔设备，施工占地面积减少 60%，噪音降低 20 分贝，真正实现「静悄悄铺管」。

典型应用：穿越城市环线的排水干管工程、历史街区地下综合管廊建设。

场景 5：大直径柔性管道的「长距离穿越」—— 突破传统工法的「长度天花板」

痛点解析：水平定向钻进铺设直径超 1000mm 的柔性管道时，扩孔体积庞大（需扩至 1.5 倍直径），泥浆用量激增，且回拖阻力大，易出现管材拉伸变形；微型隧道无法直接铺设柔性管，长距离套管顶进成本高昂。

Easy Pipe 解法：利用套管顶进的「推力支撑」与成品管回拖的「拉力传导」协同作用，可铺设长度达 1000m、直径 1400mm 的 PE 管，回拖阻力较传统水平定向钻进降低 40%，管材损伤风险大幅下降。

典型应用：工业园区原料输送管道（如直径 1200mm 聚乙烯管穿越工厂区）、城市新区集中供热管网工程。

五、结语

从「单项专精」到「跨界融合」，E-Power Pipe工法的诞生不仅是技术的突破，更是工程思维的革新。在地下空间开发需求日益增长的今天，这种「取两家之长，补行业之短」的创新模式，或许正是破解施工难题的关键钥匙
