硬岩TBM机型该如何选择

硬岩TBM机型的选择需要综合考虑岩石特性、隧道设计要求、施工环境条件等多个因素，以下是具体的选型要点：

岩石特性

岩石硬度：岩石的单轴抗压强度是衡量硬度的重要指标。对于极高硬度的岩石，如抗压强度超过200MPa的花岗岩、石英岩等，宜选用采用大直径滚刀、高推力和高扭矩的硬岩TBM，以提供足够的破岩能力。而对于硬度相对较低的硬岩，如抗压强度在50-150MPa之间的砂岩、页岩等，可选择中等推力和扭矩的硬岩TBM。

岩石耐磨性：耐磨性强的岩石会加速刀具磨损，因此对于石英含量高、耐磨性强的岩石，应选择配备耐磨性能好的刀具，如采用硬质合金刀圈的滚刀，并且刀具更换系统要方便快捷，以减少因刀具磨损而导致的停机时间。

岩石裂隙发育程度：裂隙发育的岩石在掘进过程中容易出现局部坍塌，需要TBM具有较好的支护能力。可选择配备超前支护系统和及时支护设备的硬岩TBM，如带有管片安装机、锚杆钻机等支护设备的机型，以便在掘进过程中及时对围岩进行支护，确保施工安全。

隧道设计要求

隧道直径：小直径隧道（直径小于3米）可选用小型硬岩TBM，其结构紧凑，操作灵活，能适应较小的空间。中等直径隧道（直径3-6米）可选择常规的硬岩 TBM，这类机型应用广泛，技术成熟。大直径隧道（直径大于6米）则需要大型硬岩TBM，如敞开式或护盾式硬岩TBM，它们具有更大的刀盘直径和更强的掘进能力，以满足大断面开挖的要求。

隧道长度：长隧道施工要求硬岩TBM具有高可靠性和高效掘进能力。应选择具有较大的刀具储备量、高效的出渣系统和良好的设备耐久性的机型，以减少设备故障和停机时间，实现连续高效掘进。例如，一些硬岩 TBM 采用了先进的自动换刀技术，可在掘进过程中快速更换刀具，提高施工效率。

施工环境条件

地形地貌：在山区等复杂地形条件下，设备的运输和组装可能会受到限制，需要选择便于拆解、运输和组装的硬岩TBM机型。例如，分体式硬岩 TBM 可以将设备分成多个部分进行运输，到施工现场后再进行组装，适用于交通不便的山区。

水文地质条件：如果隧道穿越富含地下水的地层，硬岩TBM需要具备良好的防水和排水性能。可选择护盾式硬岩TBM，其护盾结构能够有效防止地下水涌入隧道，同时配备强大的排水系统，及时排出施工过程中的积水。

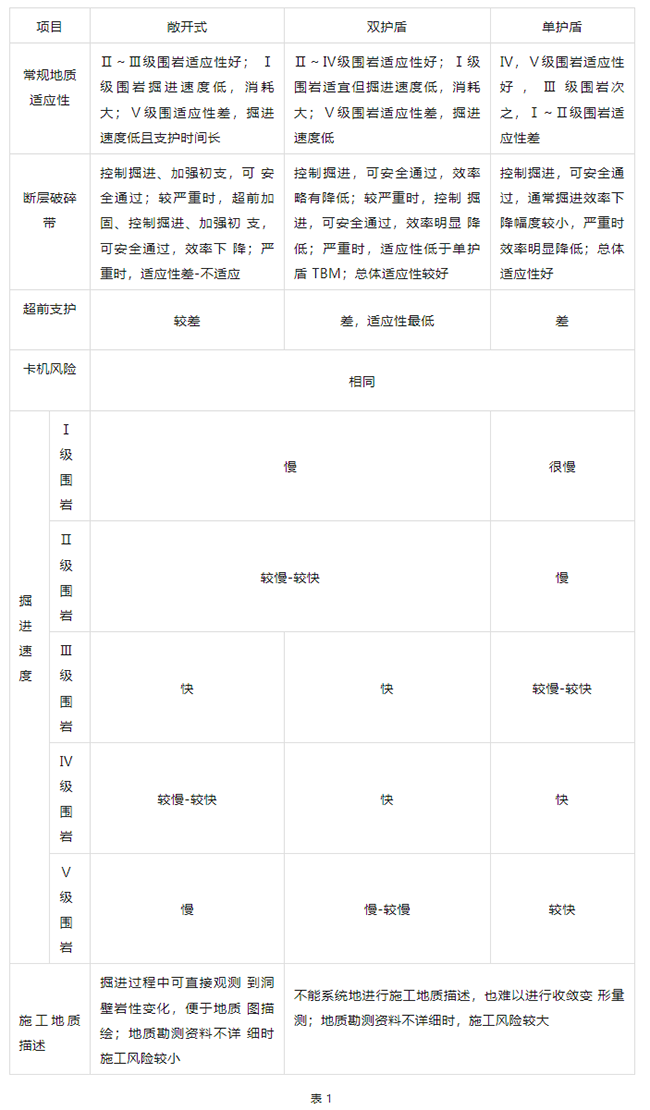

对敞开式、双护盾式和单护盾式3种TBM机型的地质适应性进行综合对比（见表1）：
