上海浦东新区临港新片区多段管网非开挖光固化修复项目

---

施工案例

上海浦东新区临港新片区多段管网非开挖光固化修复项目

2024年11月，江苏纽莱尔管道科技有限公司在上海浦东新区临港新片区道路新建工程中，采用非开挖CIPP紫外光固化修复技术对多段管网进行了预防性加固修复并取得成功。本次共修复4段管道，长度为172.4米，管径DN300-400，为临港新片区的排水管，埋深达4米-6米，经CCTV检测发现多处出现破裂、变形，部分接口伴有渗漏，经评估后需进行预防性修复。

输送介质：市政排水管道

管道管径：DN300-400

管道长度：多段合计172.4米

管道材质：波纹管

管位埋深：4-6米

管道情况：多处存在破裂、变形，伴有渗漏、漏水情况

服务单位：纽莱尔专业非开挖施工队

使用材料：纽莱尔紫外光固化软管NLE-01

施工安排：一个施工段一次性整段修复

施工时长：4天（多段管道从预处理到修复完成）

---

1.技术原理

纽莱尔  市政管道非开挖管网修复综合服务商

紫外光原位固化法是一种先进的非开挖修复技术，材料是由含有光敏剂的聚酯，玻璃钢布以及其他数种树脂组合而成。采用机械牵引将浸满感光性树脂的毡制软管拖入被修复的管道，灌注压缩空气使其紧贴管道内壁，通过紫外光灯照射，利用光敏剂引发聚合反应，从而引起整个材料的固化，形成高强度内衬树脂新的管道内衬，适用于各种结构性缺陷、不同几何形状的管道修复。

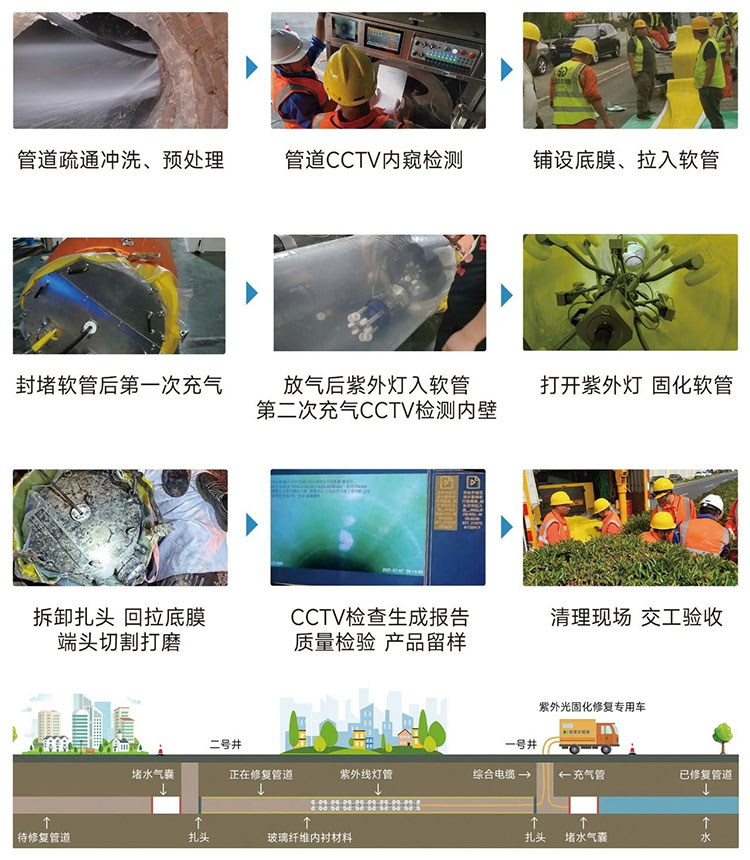

2.工艺流程图解

纽莱尔  市政管道非开挖管网修复综合服务商

3.技术优势

纽莱尔  市政管道非开挖管网修复综合服务商

（1）适用范围广，可用于各类材质管道，多截面，弧度低于15°及各类结构性缺陷管道的修复；

（2）工艺流程简单、作业面小、工期短，对城市交通、环境及周边居民影响小，提高社会效益和经济效益；

（3）自动化程度高，施工过程实时监控，施工安全性高，保证修复质量；

（4）内衬管严密性好，防渗性能优良，强度高，抗水冲刷强，耐腐蚀性强，使用寿命长；

四、修复效果卓著 纽莱尔服务案例

● 前期准备

纽莱尔施工团队对进行详尽的现场勘查，结合项目需求，对软管壁厚进行设计及制定科学合理的施工方案.

● 预处理工作

(1)设备到场，封闭施工段，开井通风半小时，降低待修复管段积水,确认安全后下井。

(2)对管道进行清洁管道，并清理淤泥垃圾，为修复工作创造良好的条件。

(3)CCTV机器人进行检测，以确认管道内部情况。

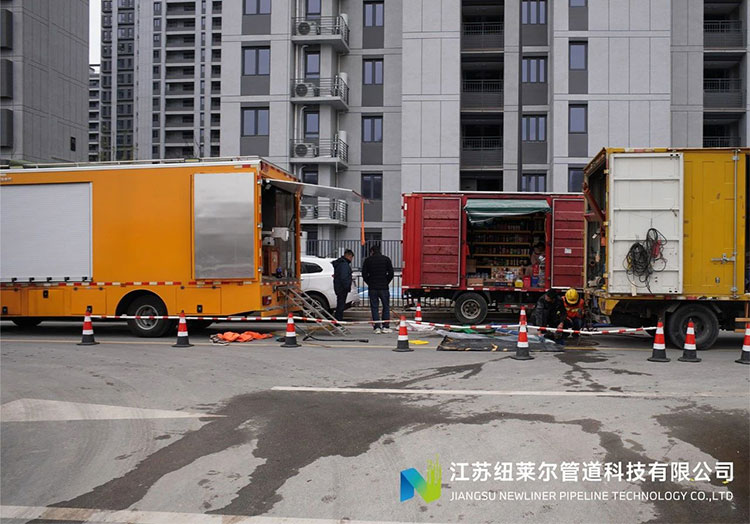

非开挖管道修复光固化施工现场

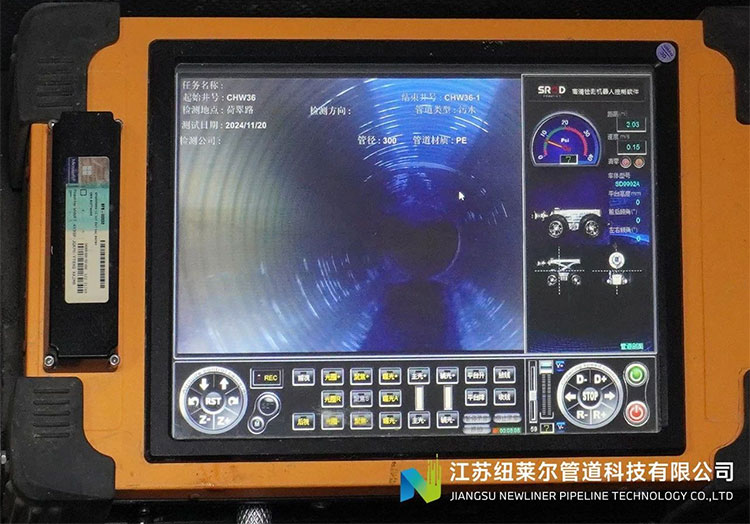

清洗管道后CCTV机器人检测

● 材料准备及安装扎头

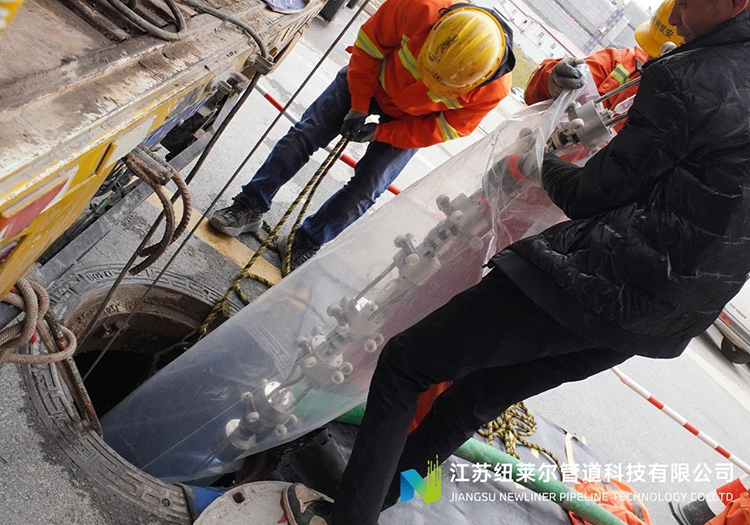

铺设底膜，将纽莱尔紫外光固化玻璃纤维软管材料拉入待修复管道后。在软管端口安装扎头, 并用绑带绑紧。

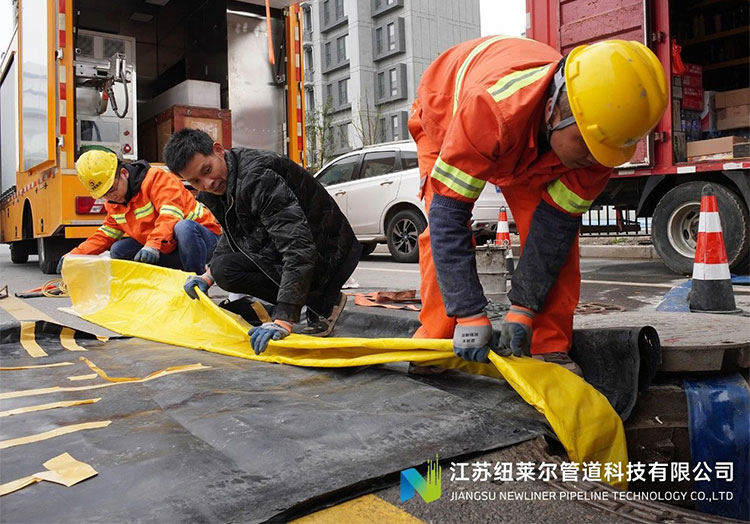

纽莱尔光固化材料准备

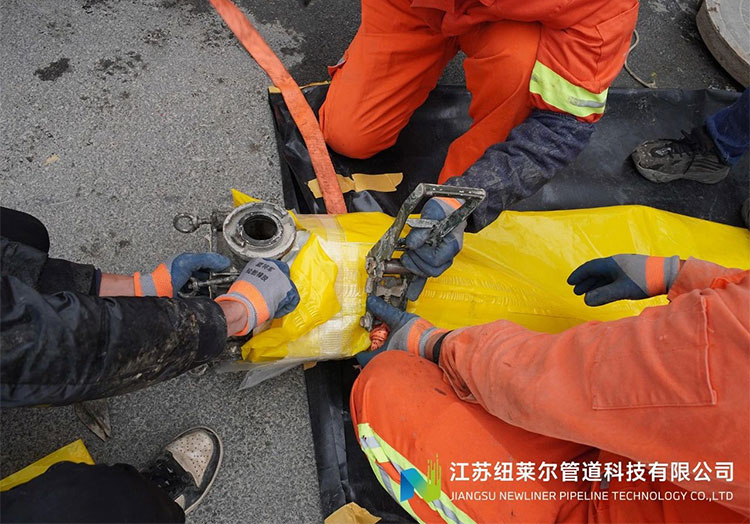

绑扎扎头

● 充气与固化准备

连接并固定好软管两端的扎头。使用高压风机向软管内充气，使其充分与管道内壁紧密贴合。准备紫外光固化设备、紫外灯等。

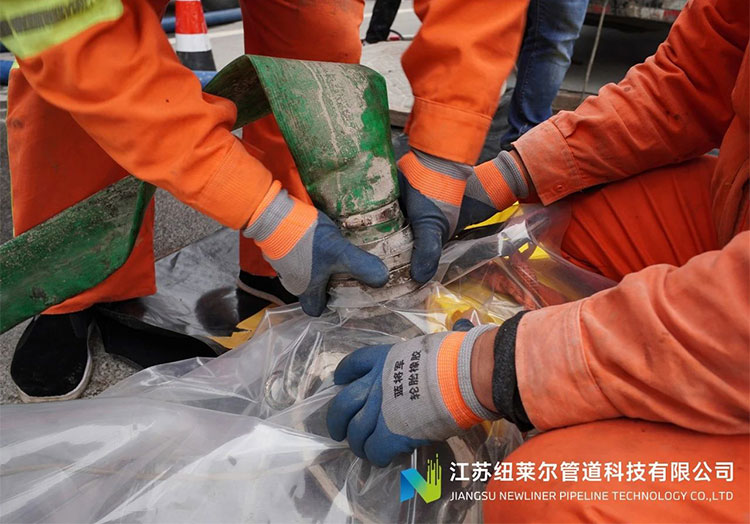

连接软管及充气管

● 紫外光固化

将紫外线灯放入充气的软管内，确保其匀速行走并照射软管，使其固化。固化过程中，需要观察并记录固化情况，确保固化效果符合标准。

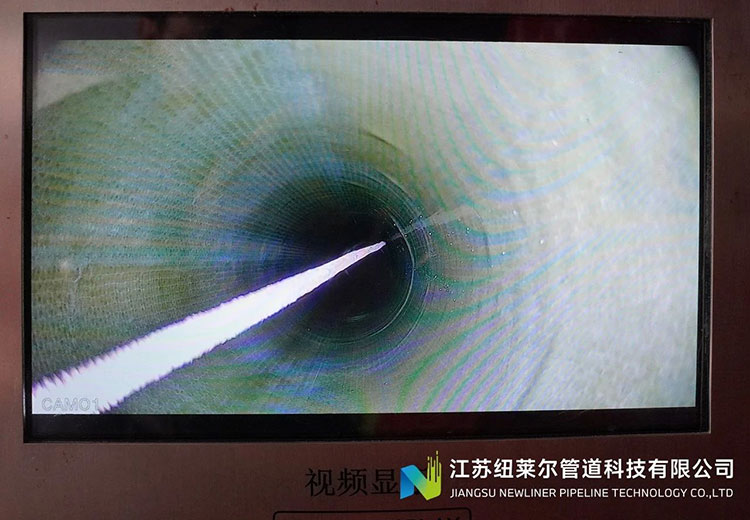

紫外线灯放入软管内

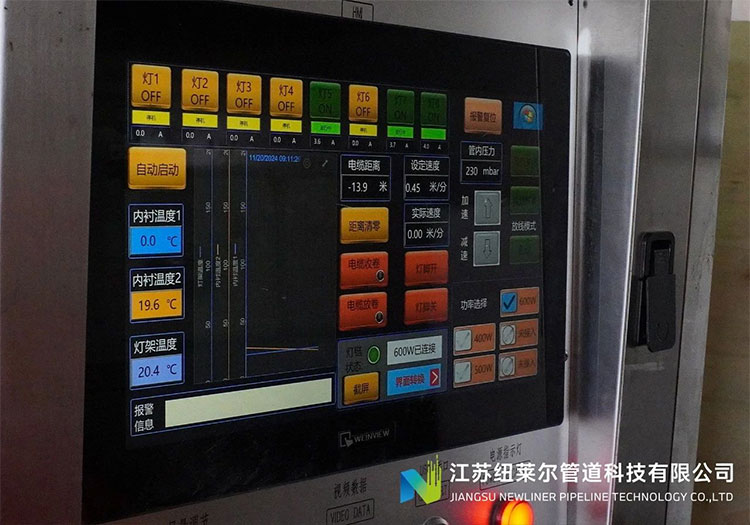

设置参数准备固化

加压准备固化

●卸掉扎头、端口处理

固化完成后关闭紫外光灯，调整风量降低管道内部压力降至大气压后，关闭风机，然后冷却一定时间直至软管充分固化冷却，最后将扎带松开, 拆除扎头门板, 移出紫外灯架。之后将整个扎头圆形边框全部拆除后进行端头褶皱及缩径部分切除, 并留好样品, 拉出内膜。

● 质量验收和监测：

固化完成后，对管道修复区域进行质量验收和监测。使用CCTV机器人进行检测，修复更新后的管道内应无明显湿渍、渗水、严禁滴漏、线漏等现象。内衬表面应光洁、平整, 无局部划伤、裂纹、磨损、褶皱、拉伸变形等影响管道结构和使用功能的损伤和缺陷。确保修复效果符合修复标准。

● 清理现场：

拆除所有临时设备和材料。清理现场，确保环境整洁。

四、修复效果卓著 纽莱尔服务案例

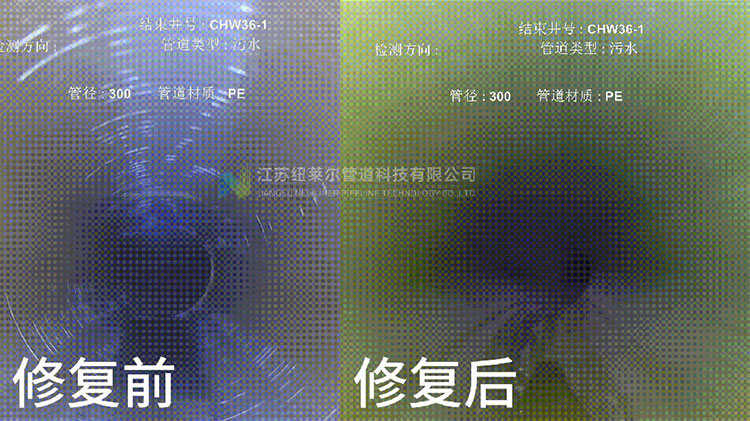

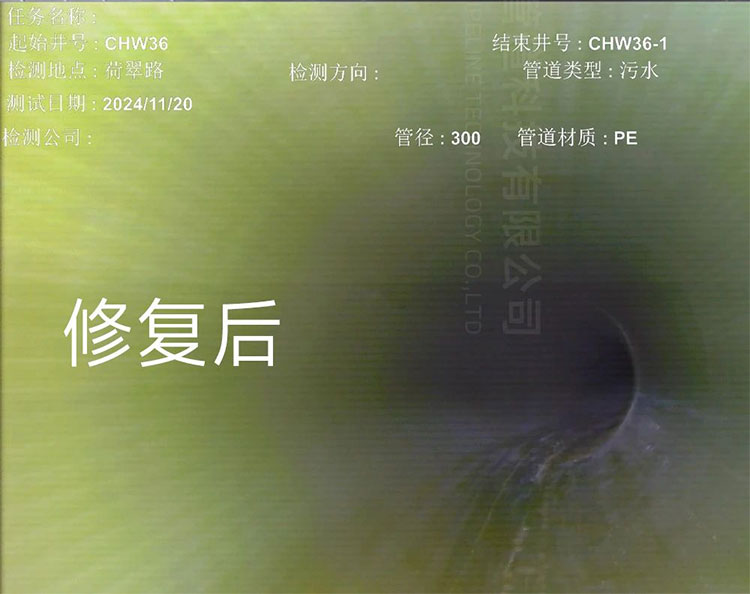

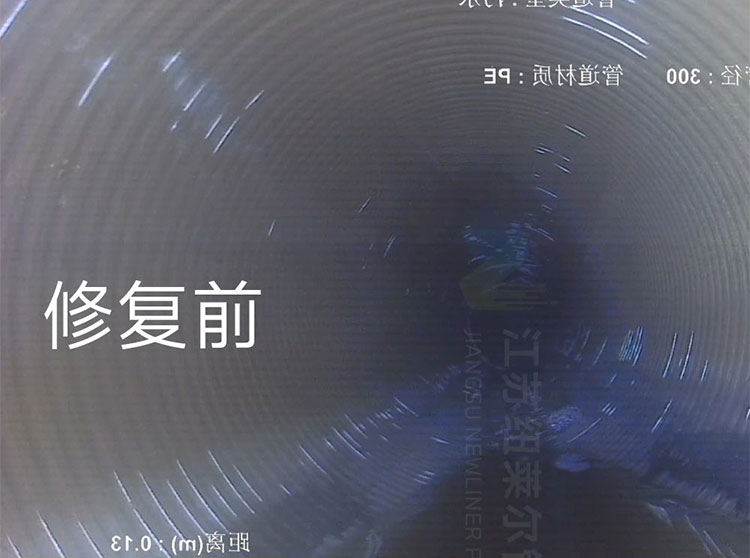

管道固化工作完成后，通过CCTV检测技术捕获的内部管径影像展现出令人满意的成果：管壁内里光滑平整，无任何磨损迹象，且色泽均匀，未出现泛白现象。

在本次项目实施过程中，纽莱尔工程师和专业非开挖施工团队的共同努力下，这项多段管网修复工程得以圆满完成。团队成员凭借丰富的现场经验和团队协作，确保了施工现场的顺利完工。纽莱尔公司始终坚守非开挖修复领域的崇高使命，充分利用紫外光固化修复技术的卓越效能，为城市地下管网系统的顺畅运行提供坚实保障。
