顶管施工注浆的全方位解读

在顶管施工中，注浆技术起着至关重要的作用，它关乎着工程的顺利进行、施工质量以及周边环境的安全。今天，我们就来深入探讨一下顶管施工注浆的方方面面。

一注浆材料

（一）水泥浆

水泥浆是顶管施工中常用的注浆材料之一。它具有强度高、稳定性好等优点。一般采用普通硅酸盐水泥，其标号可根据工程实际需求选择。

水泥浆能够有效地填充顶管周围的空隙，提供一定的支撑力，防止地面沉降。

（二）膨润土泥浆

膨润土泥浆具有良好的悬浮性和触变性。它能够在顶管外壁形成一层润滑膜，减小顶进阻力，同时也能起到止水和填充的作用。

膨润土的质量和性能对泥浆的效果有很大影响，应选择优质的膨润土，并根据实际情况进行合理调配。

（三）化学浆液

化学浆液在一些特殊情况下使用，如需要快速凝固、堵漏等。常见的化学浆液有聚氨酯类、环氧树脂类等。

它们具有凝固时间短、强度高的特点，但成本相对较高，且使用时需要注意其对环境的影响。

二配比

（一）水泥浆配比

水泥浆的配比通常根据工程要求和地质条件确定。一般来说，水灰比在 0.5 - 1.5 之间。例如，在一般的土层中，水灰比可采用 1:1；在较为松散的砂层中，为了提高浆液的稳定性和填充效果，水灰比可适当降低至 0.5:1。

同时，还可根据需要添加适量的外加剂，如减水剂、缓凝剂等，以调整水泥浆的性能。

（二）膨润土泥浆配比

膨润土泥浆的配比相对复杂一些，主要包括膨润土、水和外加剂。膨润土的用量一般在 5% - 10% 之间，水的用量根据泥浆的浓度要求确定。

外加剂的种类和用量根据实际情况添加，如纯碱可用于提高泥浆的分散性，CMC（羧甲基纤维素）可增加泥浆的粘度和稳定性。

（三）化学浆液配比

化学浆液的配比需要严格按照产品说明书进行，不同类型的化学浆液配比差异较大。

在使用化学浆液时，必须准确计量各组分的用量，以确保浆液的性能符合要求。

三配套设施设备

（一）注浆泵

注浆泵是注浆施工的核心设备，它负责将浆液输送到顶管周围的空隙中。

常见的注浆泵有柱塞泵、螺杆泵和液压泵等。

柱塞泵压力高，适用于远距离和高压力注浆；

螺杆泵流量稳定，适用于输送粘度较大的浆液；

液压泵则具有体积小、重量轻、操作方便等优点。

（二）搅拌机

搅拌机用于将注浆材料均匀搅拌，确保浆液的质量和性能。有强制式搅拌机和自落式搅拌机等类型。

强制式搅拌机搅拌效果好，速度快，适用于各种注浆材料的搅拌；

自落式搅拌机则适用于搅拌量大、对搅拌均匀度要求相对较低的情况。

（三）储浆罐

储浆罐用于储存搅拌好的浆液，以保证注浆施工的连续性。

储浆罐应具有一定的容量和密封性，防止浆液沉淀和泄漏。同时，还应配备搅拌装置，以保持浆液的均匀性。

（四）注浆管道及接头

注浆管道负责将浆液从注浆泵输送到顶管施工现场，接头则用于连接管道。

管道应具有足够的强度和耐压性，接头应连接牢固，防止浆液泄漏。

常用的注浆管道有钢管、橡胶管和塑料软管等，应根据实际情况选择合适的管道类型。

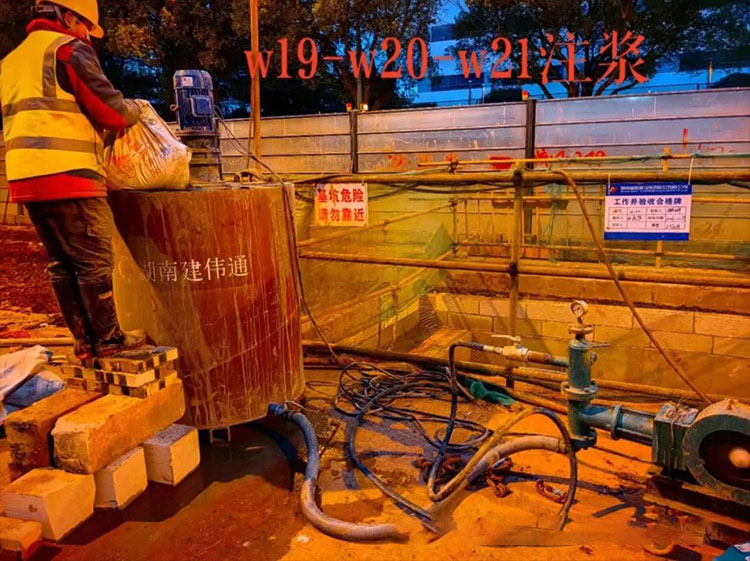

四注浆流程

（一）准备工作

检查注浆设备和管道是否完好，确保其能够正常运行。

根据工程要求和地质条件，确定注浆材料的种类和配比，并进行浆液的搅拌制备。

在顶管机尾部安装注浆孔，并将注浆管道连接到注浆孔上。

（二）顶进过程中的注浆

在顶管机向前顶进的同时，开启注浆泵，通过注浆管道将浆液注入顶管机周围的空隙中。

注浆压力和流量应根据实际情况进行调整，一般压力控制在 0.1 - 0.3MPa 之间，流量根据顶进速度和空隙大小确定。

密切观察注浆效果，如发现浆液泄漏、压力异常等情况，应及时停止注浆，查找原因并进行处理。

随着顶管机的不断前进，应及时补充浆液，确保注浆的连续性。

（三）顶管完成后的注浆

顶管完成后，对顶管周围的空隙进行全面注浆，以填充剩余的空隙，提高土体的稳定性和止水效果。

注浆压力和流量可适当提高，确保浆液能够充分填充空隙。注浆完成后，应关闭注浆泵，拆除注浆管道，并对注浆孔进行封堵。

五注浆操作注意事项

（一）严格控制注浆压力

注浆压力过高可能会导致地面隆起、管道破裂等问题；压力过低则无法达到良好的填充和止水效果。

因此，在注浆过程中，必须严格按照设计要求控制注浆压力，并根据实际情况进行适时调整。

（二）确保浆液质量

浆液的质量直接影响注浆效果。

在搅拌浆液时，应严格按照配比进行操作，确保各组分的用量准确无误。

同时，要注意浆液的搅拌时间和均匀度，避免出现结块、沉淀等现象。

（三）防止浆液泄漏

浆液泄漏不仅会影响注浆效果，还可能对周边环境造成污染。

在注浆施工前，应对注浆管道和接头进行严格检查，确保其连接牢固。

在注浆过程中，如发现浆液泄漏，应及时停止注浆，采取相应的措施进行处理，如更换管道接头、封堵泄漏点等。

（四）做好施工记录

在注浆施工过程中，应做好详细的施工记录，包括注浆时间、压力、流量、浆液配比等参数。

这些记录对于分析注浆效果、总结施工经验以及后续的工程质量检查都具有重要意义。

六注浆疑难及其后果与解决方案

（一）注浆压力不稳定

后果：

可能导致注浆效果不均匀，部分区域填充不密实，影响土体稳定性和止水效果。同时，压力波动过大还可能对顶管机和管道造成损坏。

解决方案：

检查注浆泵、管道和阀门等设备是否正常运行，有无堵塞或泄漏情况。调整注浆泵的参数，如流量、压力等，使其稳定运行。对注浆管道进行清洗和维护，确保管道畅通。

（二）浆液凝固时间过长或过短

后果：

凝固时间过长，可能导致浆液在注入空隙后无法及时凝固，从而影响注浆效果，增加施工时间和成本。凝固时间过短，则可能导致浆液在管道中堵塞，无法顺利注入，甚至可能在顶管机周围过早凝固，影响顶管机的正常顶进。

解决方案：

对于凝固时间过长的问题，可检查浆液的配比是否正确，是否添加了足够的促凝剂。根据实际情况，适当调整促凝剂的用量或更换促凝剂的种类。对于凝固时间过短的问题，可减少促凝剂的用量，或添加适量的缓凝剂来延长浆液的凝固时间。同时，要注意搅拌均匀，确保浆液性能的一致性。

（三）地面隆起或沉降过大

后果：

地面隆起会对周边建筑物和道路造成破坏，影响其正常使用；地面沉降过大则可能导致地下管线断裂、建筑物倾斜等严重后果。

解决方案：

严格控制注浆压力和注浆量，避免过度注浆。在注浆过程中，加强对地面沉降和隆起的监测，如发现异常情况，应及时调整注浆参数或采取其他措施。如对隆起区域进行开挖卸载，对沉降区域进行注浆补偿等。同时，在施工前应对周边环境进行详细调查，制定合理的施工方案和应急预案。

七注浆技术的未来发展方向

（一）智能化注浆

随着科技的不断发展，智能化注浆技术将成为未来的发展趋势。通过传感器实时监测注浆压力、流量、浆液浓度等参数，并将数据传输到控制系统中，实现自动调整注浆参数，确保注浆效果的稳定性和可靠性。

同时，智能化注浆系统还可以对施工过程进行远程监控和管理，提高施工效率和质量。

（二）绿色环保注浆材料

环保意识的不断提高将促使人们研发和使用更加绿色环保的注浆材料。

例如，利用工业废渣、废料等制备新型注浆材料，既可以降低成本，又可以减少对环境的污染。

同时，开发无污染、可降解的化学浆液也是未来的研究方向之一。

（三）精细化注浆工艺

未来的顶管施工注浆将更加注重精细化管理。通过对地质条件的精确勘察和分析，制定个性化的注浆方案，实现对不同土层、不同地段的精准注浆。

同时，结合数值模拟技术，对注浆效果进行预测和评估，进一步优化注浆工艺，提高施工质量和安全性。

总之，顶管施工注浆技术是一项复杂而关键的工艺，它在顶管工程中发挥着重要作用。我们要不断深入研究和探索，掌握注浆技术的核心要点，解决实际施工中遇到的问题，推动注浆技术向更加智能化、环保化和精细化的方向发展，为顶管工程的顺利实施提供有力保障。
