一、工艺介绍

“城市地下管道多功能作业平台”系统解决城市排水管道在线及难以进入作业管道的修复、疏通、清淤（切除水泥块、树根、塌陷等）技术难题。先后在哈尔滨朗江路与群力第六大道交口哈三中侧排水管线抢险工程、朗江路实验二小学校对面排水管线抢险工程、友谊西路安杰玛排水管道抢险工程、海河东路231-13号排水管线抢险工程中首次（国内首创，国外未见相关报道）应用获得了优异的社会、经济效益。

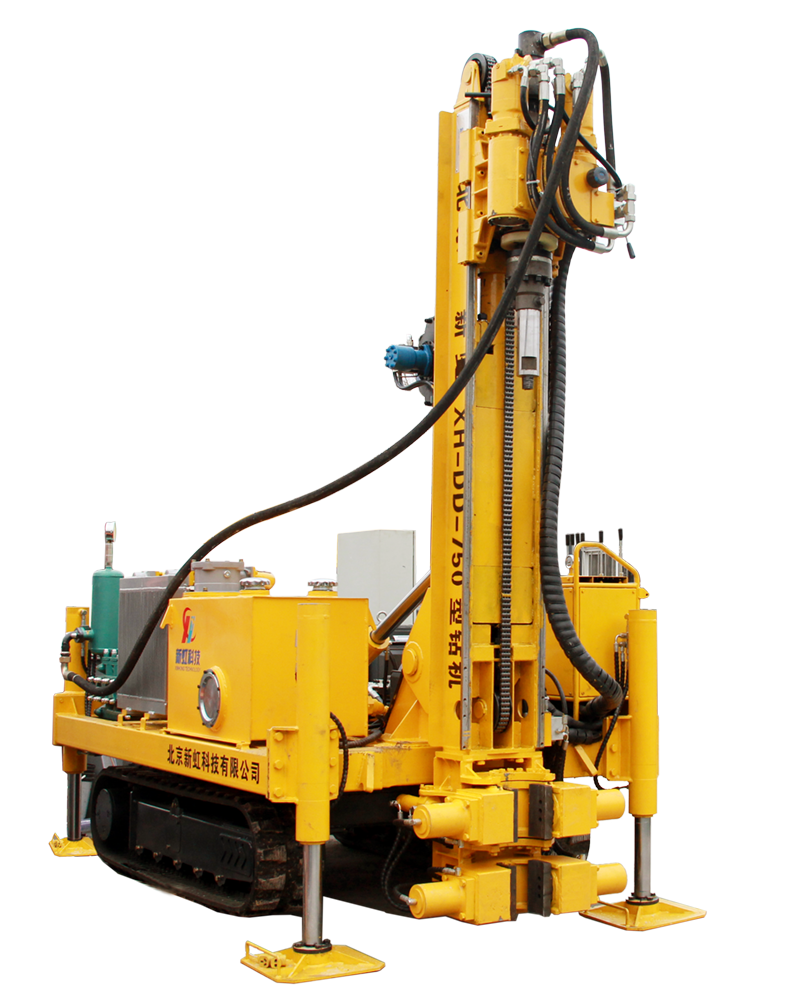

平台主要有四部分组成：（1）地面设备（提供推/拉力、扭矩、动力（电/液）、流体（水/水泥浆））；（2）柔性机械臂（传递推/拉力、扭矩、动力通道、流体通道）；（3）多功能作业工具（切割、清淤、修复等个性化工具或机器人。）；（4）系统软件平台（实现作业全过程可视化）。

二、“工具箱”

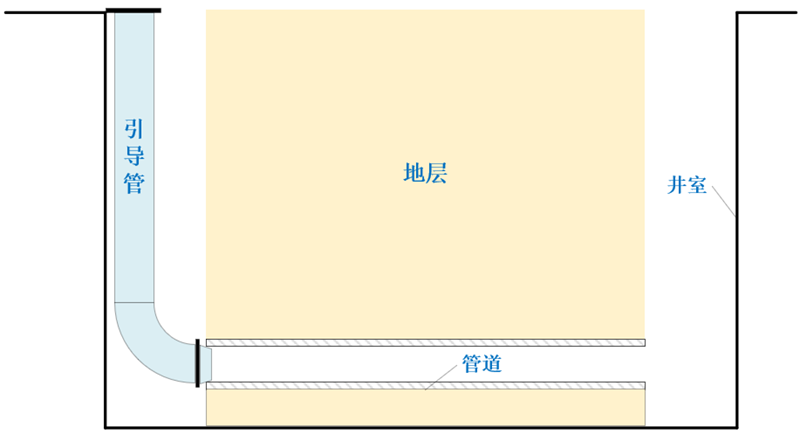

引导管

● 保证钻头及机械臂顺利进入管道

● 为机械臂提供支撑反力

● 保护井室

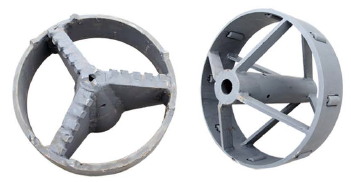

多功能钻头

● 可配备清淤、切削、碾压等多种功能的钻头，确保清除管内硬质异物

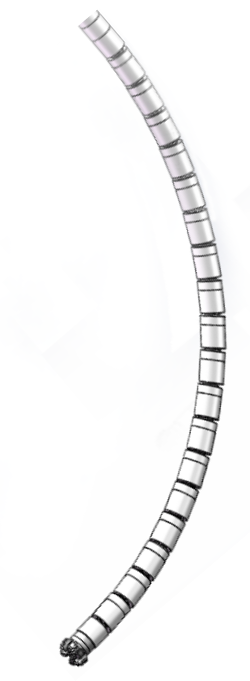

柔性机械臂

● 采用轻质高强合金材料

● 专利柔性结构

● 配合多功能钻头，可将成吨扭矩、推力送入管道

液压顶胀装置+快速锁

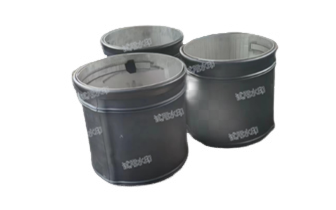

● 采用液压顶胀装置撑开不同规格的快速锁，实现管道的修复

三、工艺流程

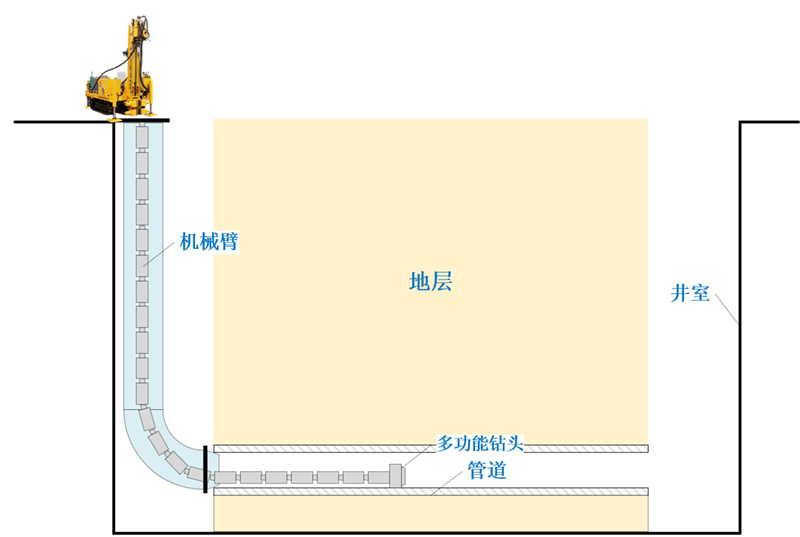

安装引导管

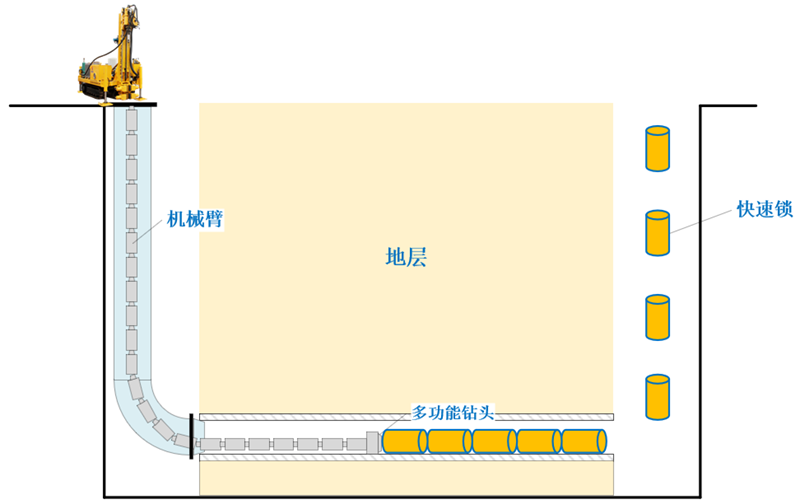

下放钻头及机械臂疏通管道

拉入快速锁进行修复

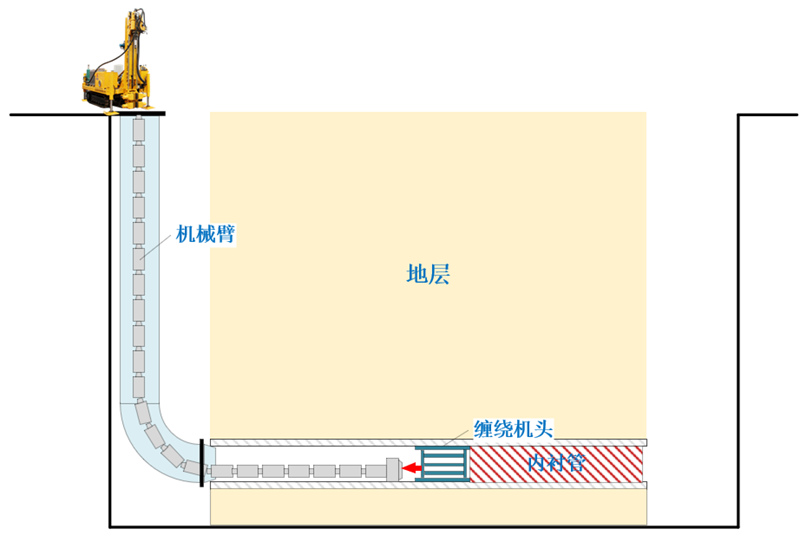

牵引缠绕机头进行内衬修复

四、工艺优势

1、带水作业

2、人工无法进入的管道疏通

3、管道综合修复

4、可持续的研发能力

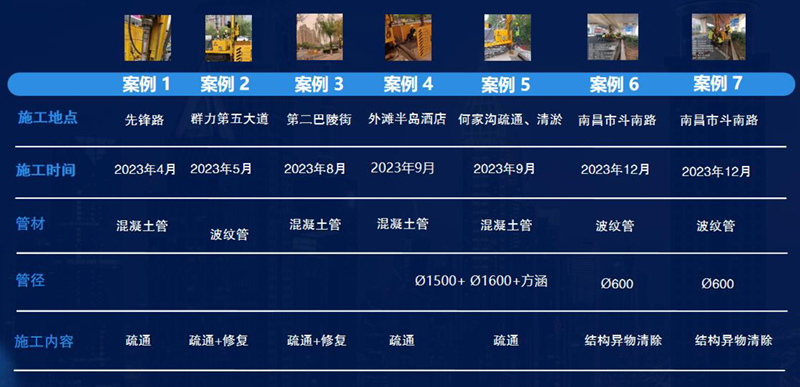

五、成功案例

应用案例一：哈尔滨市朗江路与群力第六大道交口哈三中侧排水管线，管径300mm，长度37m，管线上部出现大面积坍塌，已经过注浆处理，浆液已全覆管道内塌陷物及淤泥，同时伴有大量硬物结构和反复塌陷的可能。公司安排技术人员及设备赶赴现场进行勘察，确定施工方案，定制预处理工具，首先疏通管道，清掏管道内建筑垃圾，拉入预制内衬钢管，地面注浆，最终恢复管道功能。工程难点：地面塌陷导致管网破坏、管道淤沙严重、地下水渗漏、管道出现大量建筑垃圾被注浆液包裹固化、大量建筑垃圾，无法摸清管道内具体情况、管网反复塌陷、管网腐蚀严重、无法判断具体塌陷位置。

类似项目已成功完成五处。之前已有其他施工企业现场勘察，均无应对方案。

应用案例二：哈尔滨市友谊西路盛和天下P2出入口处，管径400mm，长度42m，检查井、管道内倒入一整罐车建筑混凝土，管道通水量不足五分之一。我司专业定制高强度切割钻头，在不破坏原管壁的情况下，把附着在管壁的混凝土切割成颗粒状，随水流入检查井，清掏。最终恢复管道应有通水量。工程难点：建筑混凝土强度较高、已完全附着在管道内壁，上游存水量较大，淤泥中混有大量细沙，原管道有变径。

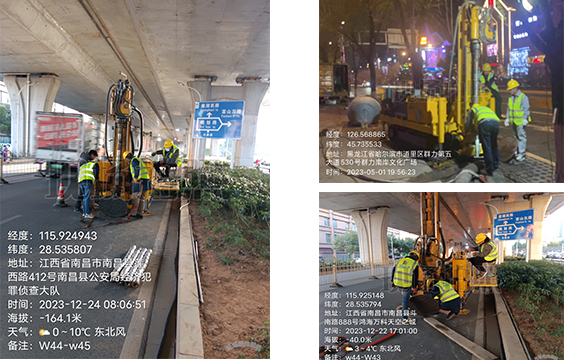

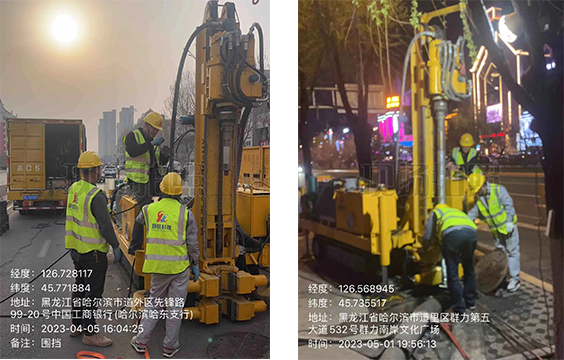

施工图片
