下水道非开挖修复方法，只用黄色软管就行？

01 什么是紫外光固化原位修复法？

为什么英国要在下水道内塞根黄色软管，能让报废管道再用50年？

很多城市中的排水管网存在结构性缺陷，随着时间的流逝，会影响管网正常运行。管网在城市中较为复杂，部分地区开挖修复会导致巨额成本发生，而非开挖修复中的紫外光固化修复就此应运而生。

前文视频中的在下水道内塞根黄色软管，就是利用紫外光固化原位修复法。紫外光固化原位修复法被用于对市政工程中的雨水、污水等管网缺陷进行非开挖修复。

紫外光固化法（Ultraviolet Cured-in-Place Pipe简称UV-CIPP）是利用紫外光照射将拉入原有管道内的浸润树脂软管固化形成管道内衬管的非开挖修复方法，是原位固化法修复管道技术之一，最早于20世纪80年代开始在英美法德日等发达国家开始应用，目前我国也逐步引进并应用于排水管道修复中。

紫外光固化非开挖管道修复技术具有安全方便快捷、机械化程度高、效率高、修复后管道性能优良等优点，因此近年来该技术在国内得到了越来越多的应用。

02 原理是什么？

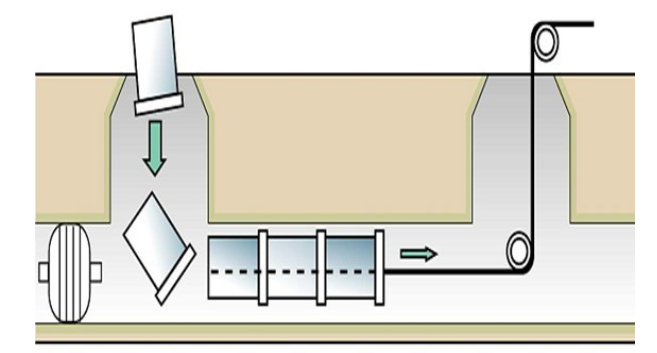

进行紫外光固化法修复前，需要达到以下条件 : 对加热的紫外光波长必须达到320mm ~ 390nm，在这个波长的紫外光可以促使引发剂分解，引起树脂化学反应，从而快速形成固化膜。通过卷扬机将浸泡过树脂的软管拖入有缺陷的排水管道内，利用空气压力将软管扩张贴紧待修复的排水管内最后通过波长为320mm～390nm 的紫外光加热软管，使其固化在管道内，使有缺陷的管道完成修复。换句话说其本质原理即是在 已发生结构性缺陷的原状管网内增设一条超薄的软管“补丁”，此过程无需开挖，但对作业人员的操作要求较高。

03 有哪些技术特点？

1）节省时间，效率高。紫外光固化非开挖管道修复作业可连续进行，效率高。对于小口径管道的修复，从工厂制备内衬软管到现场铺设固化，一般24h 左右即可完成，可大大缩短管道修复时间 。

2）社会效益和经济效益好 。修复过程中不需挖开地面，对城市交通和周边居民生活影响较小，可以很好地提升城市管道修复形象 ，提高社会效益和经济效益。

3）自动化程度高，施工安全性高。修复过程可通过计算机控制 ，节省人力资源 ，施工效率和精准度较高。工人下井作业时间大大缩短，有效保证了作业人员的生命安全，减少了安全事故的发生 。

4）修复后管道性能优异。内衬软管耐腐蚀、强度高，设计寿命一般在50 年以上 。修复后管道是一个整体，严密性和防渗性能优良，并且管道表面光滑，提高了水的通过能力。

5）施工费用高 。紫外光固化非开挖管道修复技术虽然施工方便 ，但是原料价格昂贵 ，有些质量更好的原料目前还依赖进口，因此整体工程费用较高。

6）无法在变管径管道中连续施工 。由于内衬软管管径均匀 ，在待修复管道管径不均匀的情况下施工后会产生褶皱或裂纹，影响修复后管道的整体性能，因此紫外光固化非开挖管道修复技术不适合在变管径管道中连续施工。

由于管道位于河道下方 ，通过围堰降水后再进行预处理 ， 先封堵导流，再用高压水枪对管道内壁进行清洗，并用 CCTV 机 器人进行修复前检测 ，观察管道内壁的情况 ，最后用水泥砂浆 封补破损。预处理完成后，依据现场条件确定软管从 1090WHPW007 井向 1090WHPW008 井拉入，将内衬管及紫外光固化车摆放到 位 ，搭设遮阳帐篷、安装导向滑轮、处理扎头 ，利用铣刀机器人 切除管道内树根 ，且在扎头端部两端捆绑止水带。

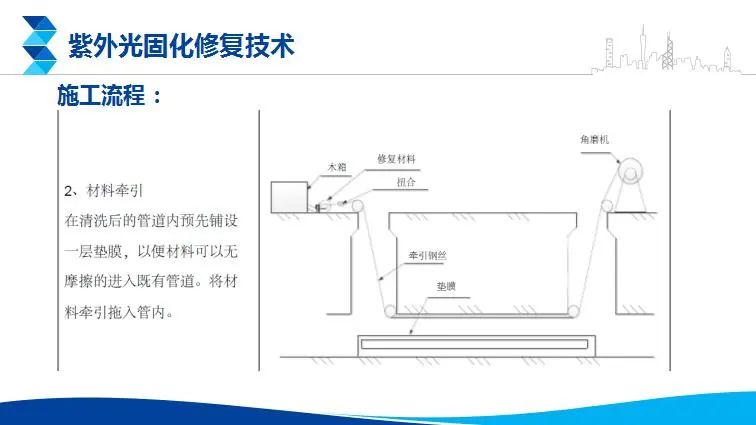

1）拉入底膜、安装牵拉限制滑轮。

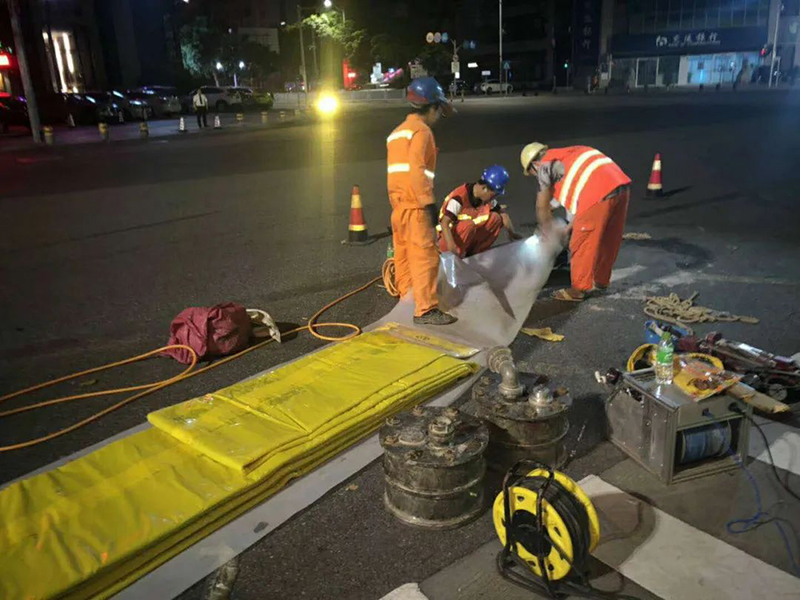

2）软管折叠、平整拉入原有管道。

3）捆绑修复软管两端扎头。

4）软管充气膨胀。

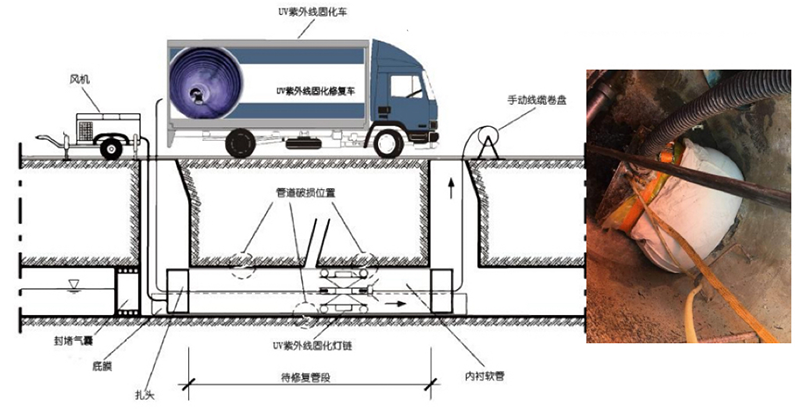

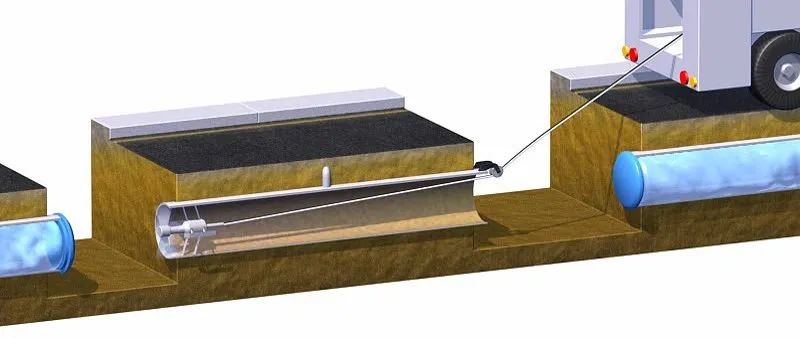

5）打开紫外光灯、回拉灯架及固化施工操作。

当管道修复完成全内衬固化施工后 ，安排专人使用切割机切除固化后多余的内衬管 ，在内衬管口与待修复管口的缝隙涂抹速凝型快速止水物或安装密封止水条 ，防止修复内衬管道与检查井侧壁发生渗漏。

软管固化完成后 ，先冷却至常温和常压 ，再安排工人进入检查井内拆除扎头；切除开始井和结束井内多余的内衬管，切割应整齐并使内衬管超出旧管道口每边各 20mm；检查管口处旧管道与内衬管的粘合情况 ，环形缝隙处应充填速凝型树脂胶进行密封处理。在修复段管道的两个端头处理完毕后，采用灯架牵引绳将内衬管的内膜拉出 ，同时安排专人抽出软管内膜，清理固化作业现场。

06 我国工程应用实例

长江大保护岳阳项目湖滨污水系统收集管网完善工程

长江大保护岳阳项目湖滨污水系统收集管网完善工程通过采用紫外光固化修复技术，对岳阳市湖滨片区老旧城区长达3.1 km的雨、污水管网进行修复，最大限度地避免了对环境造成的破坏，施工效率高，且符合环保要求，取得了良好的社会及经济效益。

长江大保护岳阳项目湖滨污水系统收集管网完善工程，主要是根据评估报告对管道存在的缺陷进行局部或整体修复。根据污水管网CCTV（管道摄像内窥镜系统）检测结果报告，针对管道主要存在的结构性缺陷，采取非开挖紫外光固化修复技术进行修复。

紫外光固化修复技术在长江大保护市政管网修复中具有速度快、安全性高、易控制等优点。管网修复可实现长江水资源保护和生态环境改善，形成在岳阳市范围内可推广、可借鉴的水环境综合管理治理示范项目。

徐州市北京南路污水管修复

徐州市北京南路为双向六车道，是徐州市南部主干道，车流量大，既有污水排水管道为 DN800 混凝土管，主要位于马路 西侧绿化带内。经过检测发现，原有管网大面积破损，管道接口 处有大量错口和渗漏现象，树根穿过管壁，造成管线排水过程 中接口处漏水严重，地表水渗入严重，亟需进行修复。

本次修复面临缺陷分布广、缺陷数量多等难点。其中， 1090WHPW007-1090WHPW008 段从焦山河穿过， 管道埋深为  4.1~4.9m，管长为 68.2m，检测成果显示该段管道存在渗漏、破  损及腐蚀等缺陷，根据 CJJ 181-2012《城镇排水管道检测与评  估技术规程》，计算结构性缺陷密度和管道修复指数 RL>7，修复  等级为Ⅳ级，应立即修复。经过修复工艺比对分析对比和技术  论证，选择紫外光固化技术进行修复。
