复杂场景检测项目施工案例分享

近年来，排水管网地下情况中总会出现：高水位逆流管道、沉积较多管道、海沙沉积管道、水库周围排水管、检查井内长期满水、管道流速快、长距离箱涵和暗渠化河道等复杂场景，常规检测设备无法应用于特殊场景中。

对此，科通工程针对上述复杂场景采用特种设备量身定制专项检测方案并实施检测。

其中：

1、高水位逆流管道、沉积较多的管道、海沙沉积管道、管道流速快的场景采用管网检测全地形机器人Gator-s1实施检测。

2、水面以下的检测、水库周围排水管的场景采用BlueROV2（可视声呐）实施检测。

3、没有水流、管道较小的场景采用OTTER-S动力声呐检测机器人实施检测。

4、长距离箱涵和暗渠化河道的场景采用Dolphin系列长距离CCTV检测仪实施检测。

5、大管径、大箱涵的场景采用Peek3超远距离无线潜望镜实施检测。

项目名称：水库溢洪道及水库周围排口探测溯源服务项目

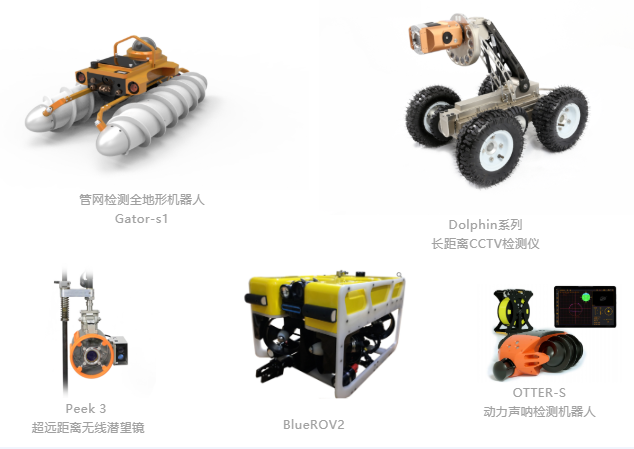

检测设备：管网检测全地形机器人Gator-s1、Dolphin系列长距离CCTV检测仪、Peek 3超远距离无线潜望镜以及BlueROV2

检测内容：排水口、管道内部状况

检测管道管径（mm）：1500、1650、2000*1800、3000*2000、50、100、200、300、400、500、600、800、75、80、1000

工程概况：

本次检测位于深圳市某区水库周边，依甲方需求查明水库周围排口污水排出状况及水库溢洪道暗涵内部结构性状况和功能性状况问题。现场踏勘发现箱涵变管道、暗井、部分管道满水状态。由于排查难度较大，需要根据不同工况选择多种设备融合检测的方案：运用QV、CCTV和全地形机器人对暗涵主干管线进行检测及对暗涵排口进行溯源，运用ROV和OTTER-S动力声呐检测机器人对水库库周排口进行排查。于2021年9月17日开始实施检测，取得了非常满意的效果。

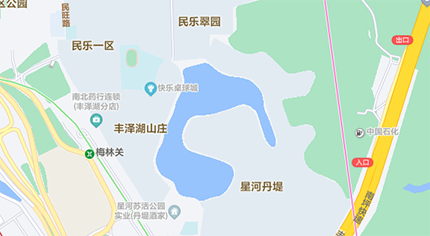

水库溢洪道及水库周围排口位置

工程亮点：

1、根据不同工况运用多种设备融合检测。

2、查找了黑臭水体污染源头及市政管道错接乱接的具体位置。

3、对水库溢洪道暗涵进行内窥检测，摸清暗涵内部结构、淤积、阻碍物、错接乱排情况，对内部排口位置、管径、管材、水量等内容予以统计，为进一步改造提供依据。

4、检测水库水面以下排口的运行状况。

检测结果：

排查长度

本次检测的排水管线长度合计 4995.0米，其中：暗涵主干管线检测长度为902.3米，暗涵排口溯源长度为2134.4米，水库库周排口排查长度为1958.3米。

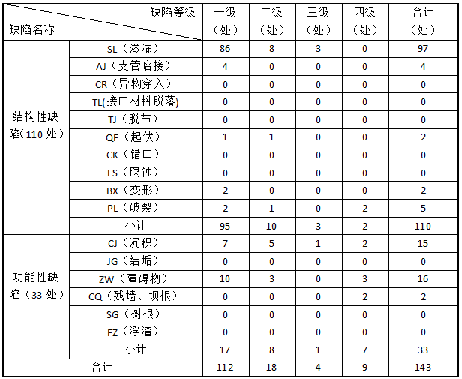

排水管道缺陷统计表

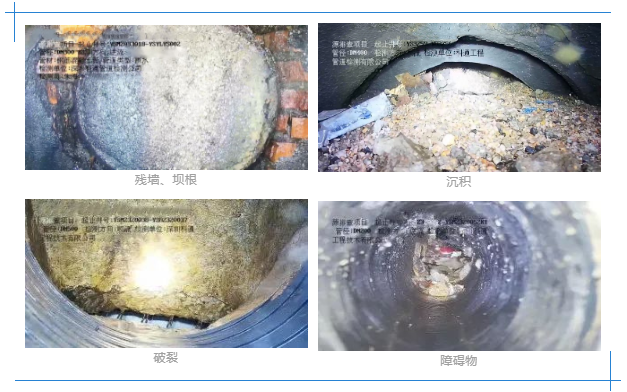

典型缺陷图

排口排查情况统计

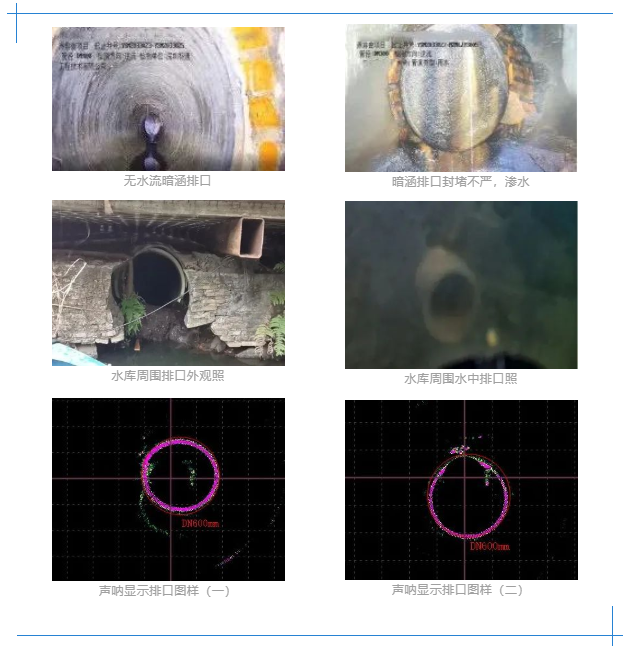

部分排口图

排查成果图

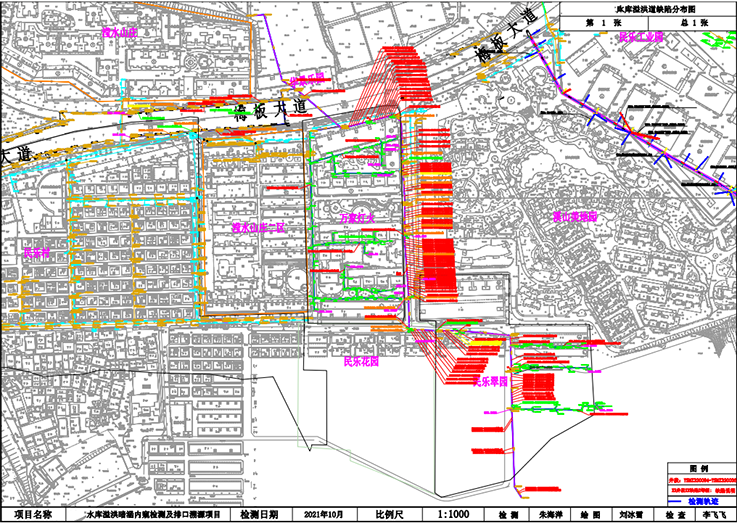

溢洪道管涵缺陷分布图（总图）

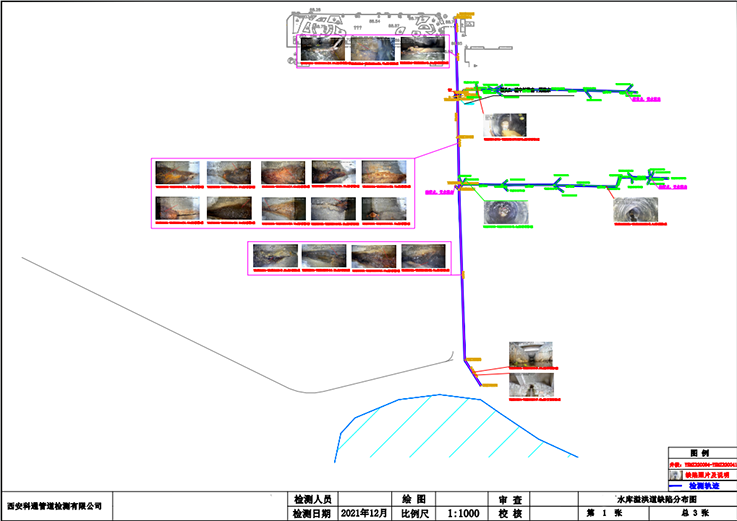

溢洪道管涵缺陷分布图（图一）

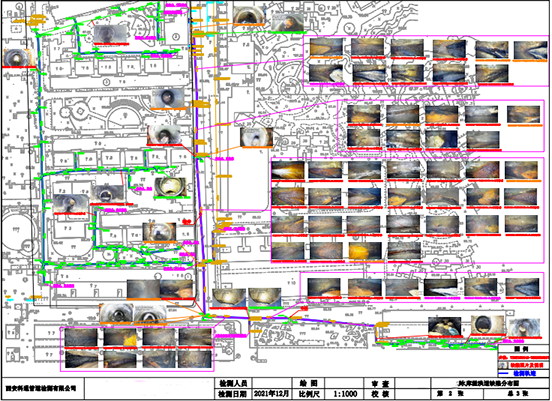

溢洪道管涵缺陷分布图（图二）

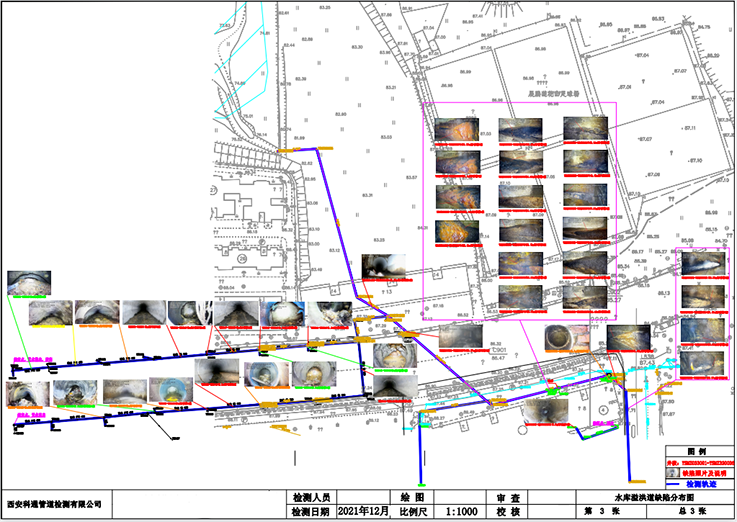

溢洪道管涵缺陷分布图（图三）

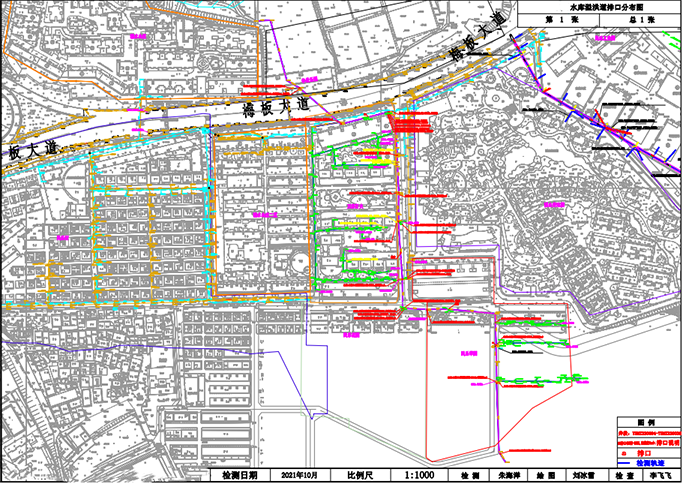

溢洪道管涵排口分布图（总图）

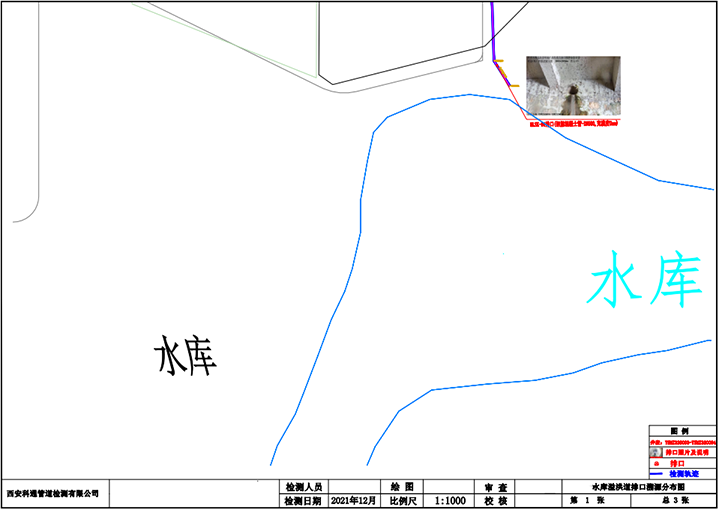

溢洪道管涵排口分布图（图一）

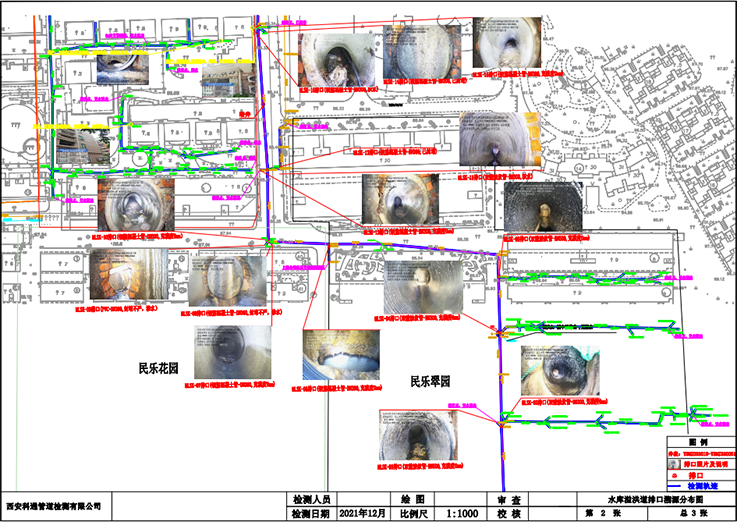

溢洪道管涵排口分布图（图二）

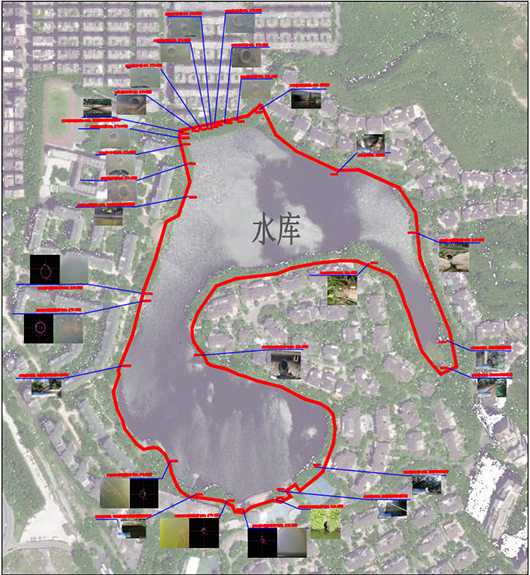

水库库周排口分布图
