Snake 701压力管道检测机器人助力荆州市某片区供水管网进行检测排查

2022年全国城市和县城公共供水总量为693.19亿立方米，漏损水量为91.95亿立方米，综合漏损率为13.26%。住房和城乡建设部办公厅、国家发展改革委办公厅日前发布的关于加强公共供水管网漏损控制的通知要求，到2025年，全国城市公共供水管网漏损率力争控制在9%以内。近日，荆州市某片区开展对供水管网进行检测排查，为后续城市地下管网维护提供重要依据。

项目名称：荆州市DN800供水管道检测

施工设备：Snake 701压力管道检测机器人

检测内容：管道内窥视频及听音检测

检测管道：DN800水泥管

项目情况

本次待检管道位于荆州市某路，该管道于上世纪九十年代建成，距今已有30多年，运行至今以来从未进行过检修，经过与业主单位了解发现待检管道上存在变径，具体位置不详。与业主方沟通决定采用系缆式带压内检测的方法对管道进行内窥检查及听音检测。

解决方案

经过对现场周围环境的踏勘及与业主交流情况，作业人员决定使用Snake 701压力管道检测机器人进行全面“体检”。该机器可判别管道地理信息位置，是否存在变形、腐蚀、渗漏等结构性缺陷，以及是否存在沉积、结垢、障碍物等功能性缺陷，并根据检测结果，精确定位缺陷位置，最后综合评价，提出修复或养护建议。

Snake 701压力管道检测机器人搭载了高精确定位传感器、高灵敏度听音器及高清摄像头，作业人员可通过定位接收机实时定位设备所在的位置，初步判断该管段走向、支管等情况，以此对该管段实现路由重构，最后通过线缆将检测情况实时传输至地面操作设备，借助地面信号接收设备，实现异常管段的精准定位。

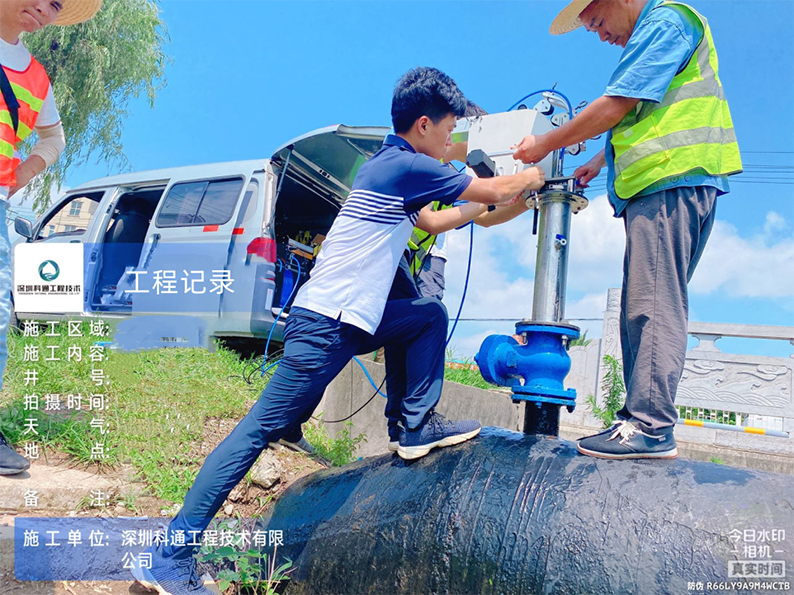

现场施工照

检测分析

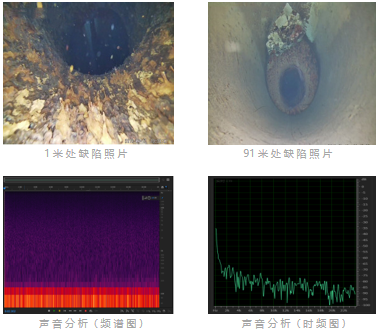

经过检测、分析与技术评估，最终在管道91米处发现管道变径（由DN800变径为DN400）并且在变径处存在大量沉积。

管道缺陷统计表

在本次检测中，Snake 701压力管道检测机器人，凭借其高精度定位及检测性能，辅助工作人员发现管道问题，完成排查任务并帮助业主单位更了解本段管道内部情况。为地下管网基础数据以及智慧水务建设做出了属于科通工程的贡献。
