DN1650mm混凝土干管离心喷筑修复

项目概况

深圳市某区污水厂配套DN1650mm混凝土污水干管建于2005年，埋深8-10m，最大过水量约6000m³/d。由于建设时间长、运行负荷重、敷设于河边、地基条件较差等原因，导致管道淤积、破损问题突出，严重影响管道长期安全稳定运行，亟待修复。

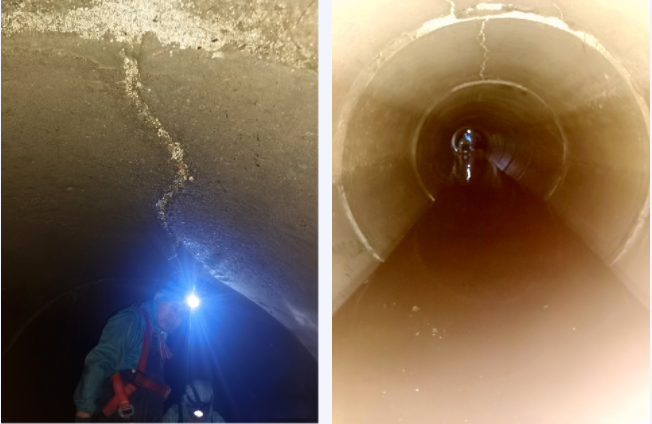

管道修复前均出现贯穿性裂缝

技术方案

此次修复工艺采用了“砼盾”管道离心喷筑法内衬修复技术（CCCP技术），管盾技术是将预先配制好的高性能复合砂浆泵送到位于管道中轴线上由压缩空气驱动的高速旋转喷涂器上，浆料在高速旋转离心力作用下均匀甩涂到管道壁上，同时通过专用绞车牵拉喷涂器在沿管道匀速滑行，在管壁形成厚度均匀、连续的内衬。

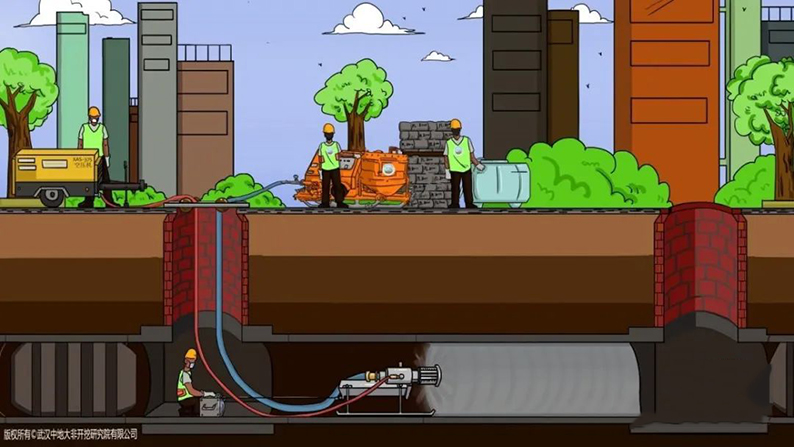

CCCP技术示意图

项目难点

本次修复的DN1650混凝土污水干管长度约500m，项目主要难点在于以下几个方面：

(1)管道敷设于河边，地下水压较大；

(2)无断水条件，只能采取清一段修一段的方式推进；

(3)管径大、管段长，最长一段约120m。

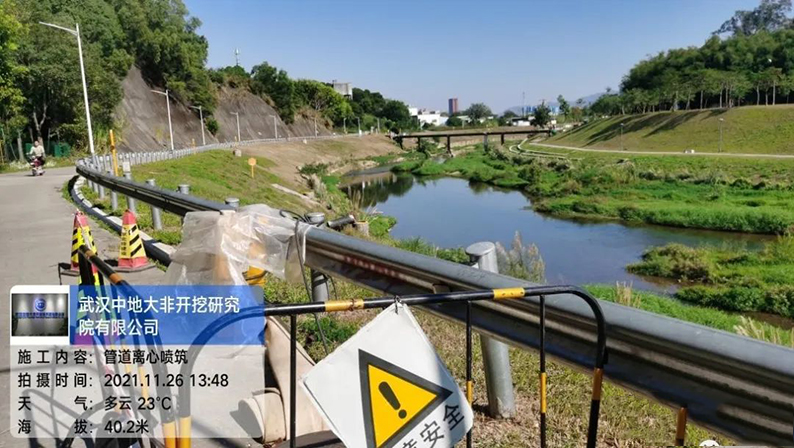

待修复管道周围环境

修复流程

1.抽水、调水

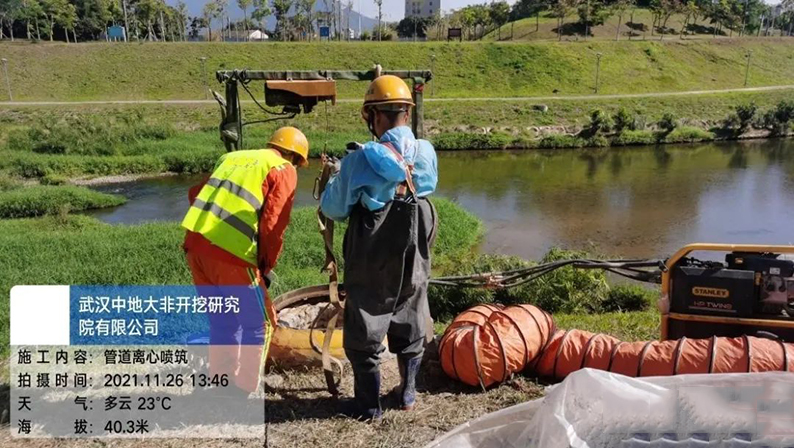

封堵气囊安装后对管道进行抽水、调水，同时用风机通风。

2.预处理

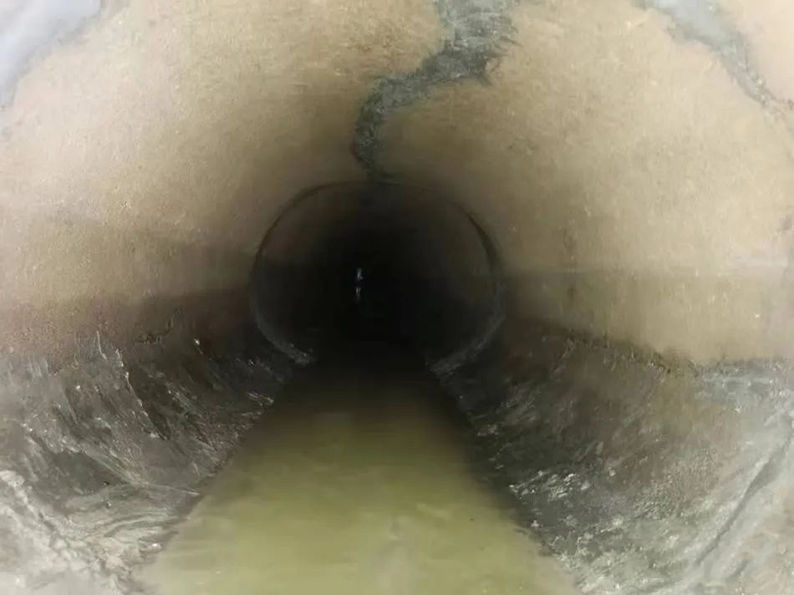

将原内衬被腐蚀软化、容易脱落层刮除，然后将管壁清洗干净，管节接口错位处、裂缝处均用砂浆填充，处理平滑。

3.喷筑施工

预处理完成后，将“砼盾H-70”非开挖修复砂浆均匀地喷涂在管道内壁，喷涂厚度为4cm。

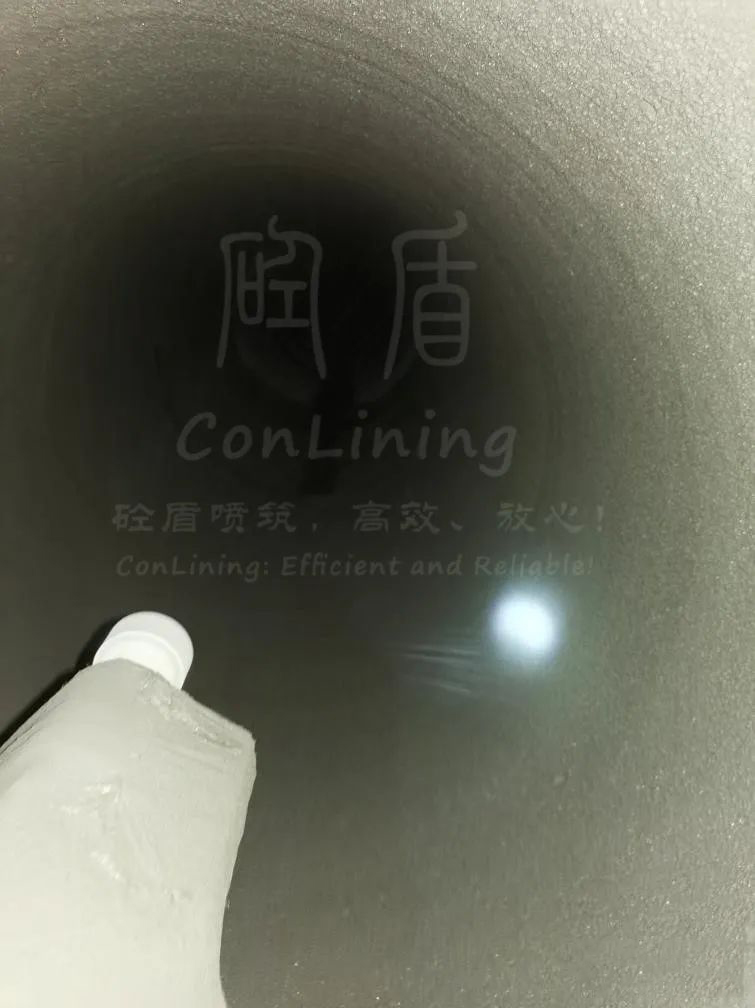

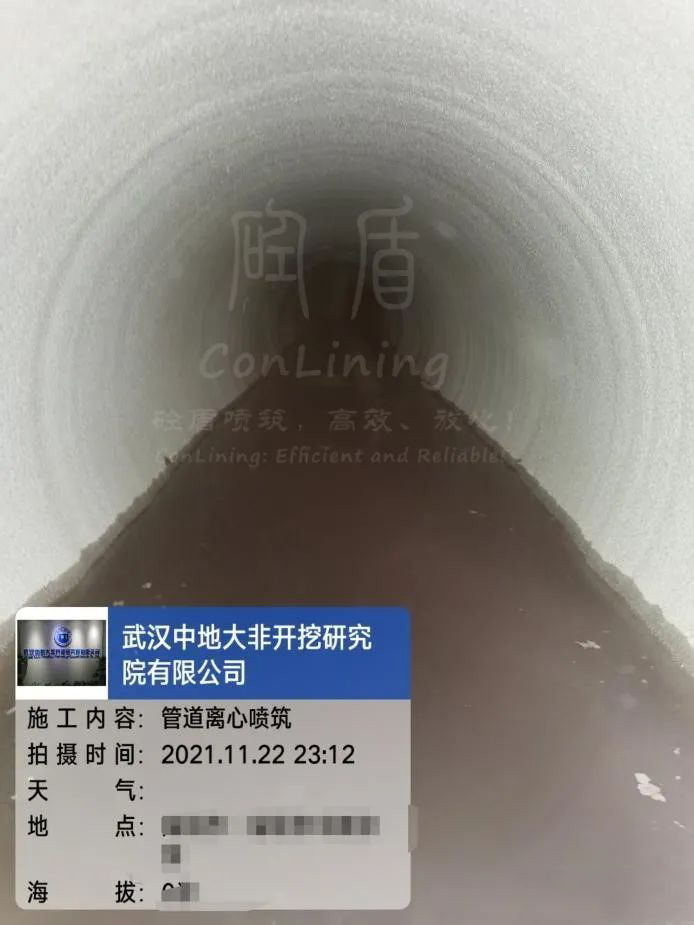

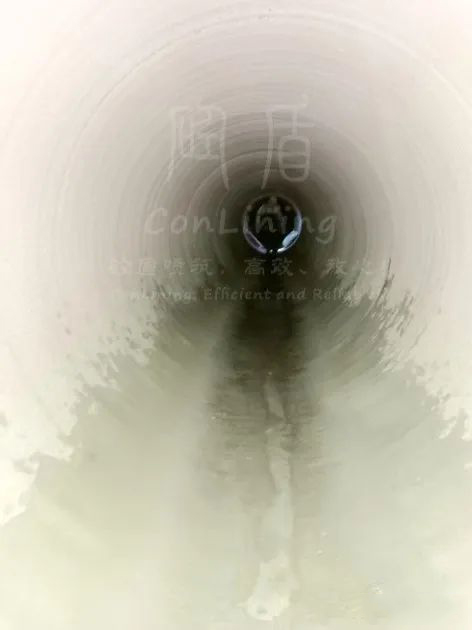

4.管道修复后效果

总结

本工程的实施获得业主的充分肯定，相比UV-CIPP或螺旋缠绕修复工艺，此次离心喷筑修复节省投资约30%以上，且有效工期更短。本次所用修复材料由我司主打的70MPa级的“砼盾H-70”型非开挖修复砂浆，砂浆24小时抗压强度可达30MPa，28天抗压强度可达70MPa，强度是普通水泥的两倍多，成型后的内衬具有强度高、耐久性好、抗渗防腐性能好等特点，对工程质量提供了有力保证。
