FRP光固化局部内衬修复技术【排水设施新技术之五】

2016年9月5号，住建部印发了《城市黑臭水体整治—排水口、管道及检查井治理技术指南》，指南提出“查、改、修、分、蓄、净、管”等措施，其中“修”针对排水管道和检查井各类缺陷，有针对性地采取修理措施，特别要封堵地下水渗入、污水外渗。

随着社会的发展，越来越多管道修复技术被发明并应用到实际工程施工中。比如，CIPP整体内衬修复、3S模块拼装内衬修复、喷涂修复、局部内衬修复技术等等。

这些非开挖修复技术各有优势，整体修复可以管道破裂、渗漏、脱节等问题，但成本较高，投入大。而局部修复技术可以快速、有效、有针对性的对缺陷点进行修复，保证管道的正常使用，减少了公共资产投入，综合社会效益较高。

这里我们介绍一种局部内衬修复的新技术--局部光固化内衬修复技术(FRP技术)，该技术起源于日本，我公司引进国内并进行了技术改进。其技术原理是将浸渍光敏树脂的玻璃纤维材料，采用专用的光固化修补器导入到缺陷部位，通过紫外光照射固化对管道进行局部修理的非开挖修复技术。

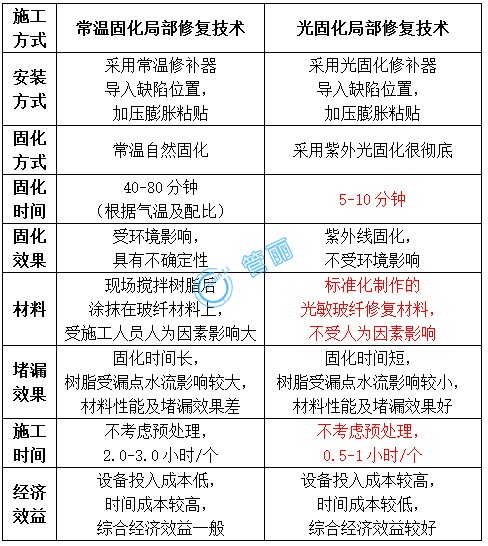

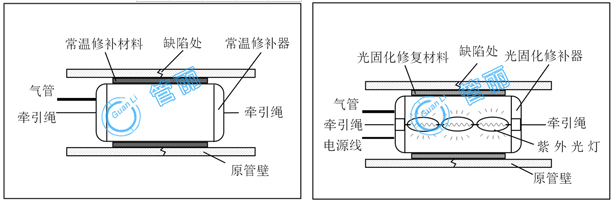

光固化局部修复技术与常温固化局部修复技术相同点与不同点

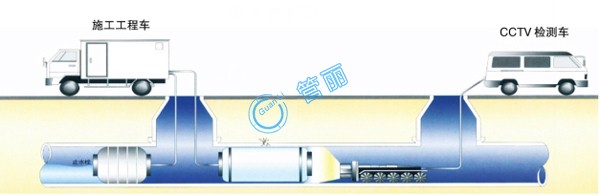

局部光固化修复技术施工概要

局部光固化技术的特点：

1、非开挖技术、机器修复，人无需进入管道，安全可靠

2、施工设备占地面积小，修复时间短，对交通影响小

3、特殊配方混合树脂，可在潮湿和少量水流情况下作业

4、固化时间短，树脂材料受水流影响较小，对材料性能及堵漏效果影响不大

5、预浸树脂片材，无需现场搅拌树脂及玻纤材料现场涂抹含浸树脂

6、针对具体缺陷点进行修复，减少公共资产投入

7、非开挖，不产生施工垃圾，无废气排放

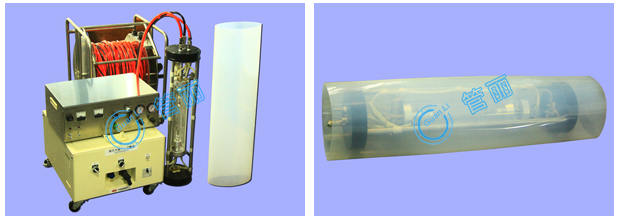

光固化施工设备

光固化局部修复施工流程

光固化局部修复主要工序

1)前期准备。

2)调水分流，将待修复的管道断水3-5小时。

3)管道清淤，采用高压冲水车清洗干净。

4)进行CCTV电视检测，确认需修复的缺陷点位置。

5)局部内衬施工。

6)根据CCTV检测结果，将预浸树脂的玻璃纤维材料按照缺陷点形状大小设计剪切。

7)把玻璃纤维材料缠绕在专用的光固化内衬修补器上，并加以固定。

8)管道内衬修补器把玻璃纤维修补材料导入缺陷位置，并CCTV确认。

9)修补器带着1至2巴的气压进行工作。将玻璃纤维树脂片材挤压贴附在管道内壁上，挤溢出的树脂则渗透到需要修复的管道内破损部位达到密封的目的。

10)通监视器实时监控并对管道内衬修补器充气，使管道内衬修补器紧贴管壁，并保持一定的压力。打开紫外光灯组，根据管道直径大小，照射5-10分钟。

11)管道内衬修补器放气、撤离，固化后的玻璃纤维紧密粘贴在管道内壁上，修复工作完成。

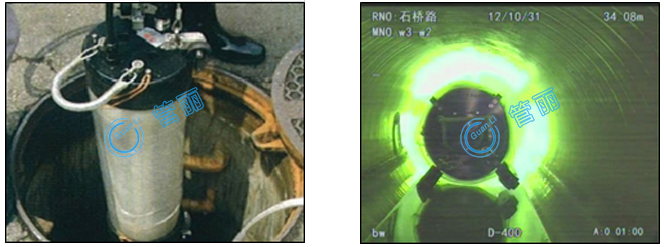

光固化局部修复案例

杭州石桥路，管径DN400，PVC管材，管壁出现破裂、渗漏等缺陷，采用光固化局部内衬修复施工，施工现场及施工后照片如下。

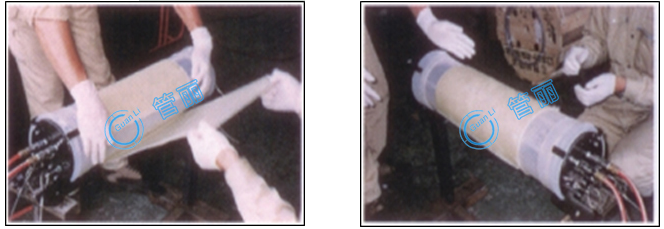

片材缠绕                              片材固定

片材缠绕                             片材固定

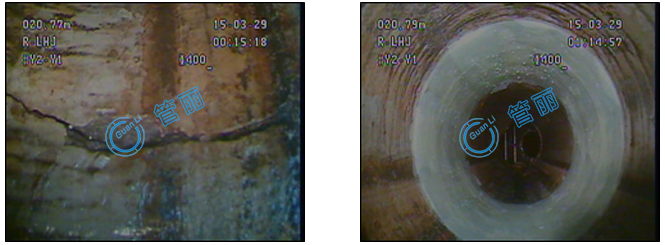

施工前管道情况                        修复后CCTV确认
