在湖底完成的紫外光固化修复

案例分享

项目地址：德国蒙斯海姆

施工时间：2020年

施工单位：Rossaro Kanaltechnik GmbH u. Co. KG

施工背景：

布拉托普夫湖（Blautopf Lake）位于德国莱茵兰蒙斯海姆，该湖位于岩石山脉中，拥有广泛分布的洞穴系统。由于钙质水聚集在Blautopf的表面，并反射阳光使湖水拥有特殊色彩，被称为德国十大自然奇观之一。

然而，在该湖底部承载着一条非常重要的排水管道，这条排水管道已十分悠久，管道已严重老化并变形，处于即将崩溃的边缘。作为这个社区的唯一排水口，如果出现这种情况，管道中的污水就无法顺利从排水口排出，而是直接排放在湖内，这不仅会污染湖水的水源，周边的房屋也会存在被淹没的风险。修复措施迫在眉睫！

01技术方案

在本项目中，由于待修复管道地处湖底，且该排水管道是该社区的唯一排水口，使用开挖的方式会受限于地理位置以及工程繁琐耗时等因素，因此，非开挖工艺在这种情况下就可以发挥它的优势。

其次，该项目的检修井空间十分紧凑，施工装备受限，所以快速、便捷、高效便是此次案例的首要考虑因素。相对于其他非开挖工艺，德国英普瑞格紫外光固化修复技术优势在于其施工安装过程灵活便捷，可在空间狭窄的检修井中完成作业，紧凑的安装设备保证整个施工过程不受局限；快速的施工安装过程，每天平均可修复多达三条管道；高能源效益更是可以很好地保护环境。

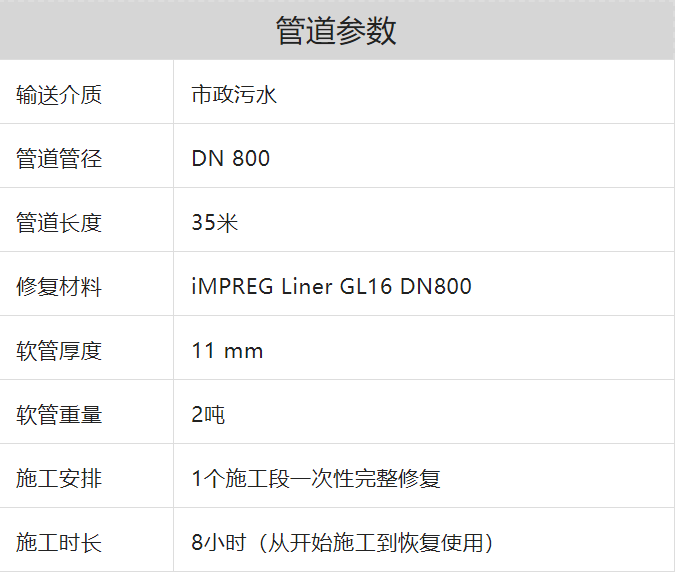

在蒙斯海姆，Rossaro Kanaltechnik GmbH u. Co. KG施工队经过现场详细的勘察与分析，决定采用德国英普瑞格紫外光固化技术在这个特殊的地理环境完成对这段DN800管道的非开挖修复。这对于施工经验丰富的Rossaro Kanaltechnik和英普瑞格来说，都不是一次普通的挑战，经过多次沟通，确定了这个项目的难点与解决方案。

02技术难点及对策

良好的规划以及施工现场的充分准备是施工成功的基础。施工队在开工前几天便与当地业主提前沟通将湖水抽干。其次，由于湖水抽干后湖底的施工高度与待修复管道存在一个较高的落差，为了方便将接近2吨的iMPREG Liner GL16内衬软管顺利拉入待修复管道中，施工队在湖面打了一个地基将施工作业平台垫高，并安装了一个从桥上通往湖中的脚手架，使施工队可以安全进入湖中。施工队使用大型随车吊将装有英普瑞格内衬软管的2吨大木箱从湖上的桥运送到湖底，由于施工空间有限，只有在随车吊开走后，才能将紫外光固化设备就位。

另一个挑战是来自末端的检修井无法使用卷扬机，人只能通过横跨一个车库的屋顶才能到达检修孔，并且这个作业空间十分苛刻的检修井约达6米深，为了将内衬软管顺利拉入旧管道中，施工队只能选择在13米外的另一个检修井中操作，然而这将会在管道施工中造成在一个约为20°的弯度，弯道处内衬材料容易堆积凸起，拉动灯架时需特别注意，应放慢速度，以防止内膜被破损。这对于施工难度又是一个加项。

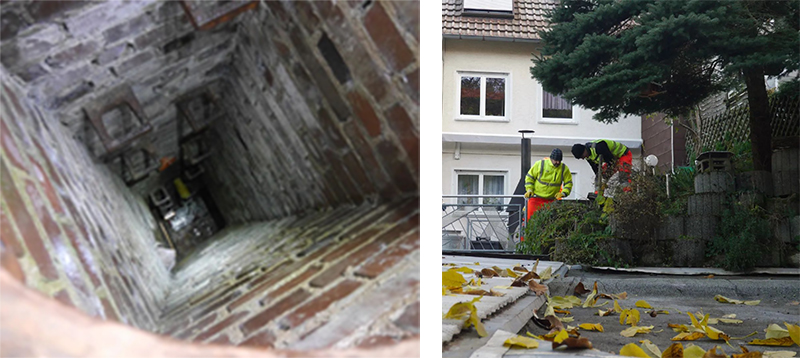

6米深且横跨屋顶的检修井

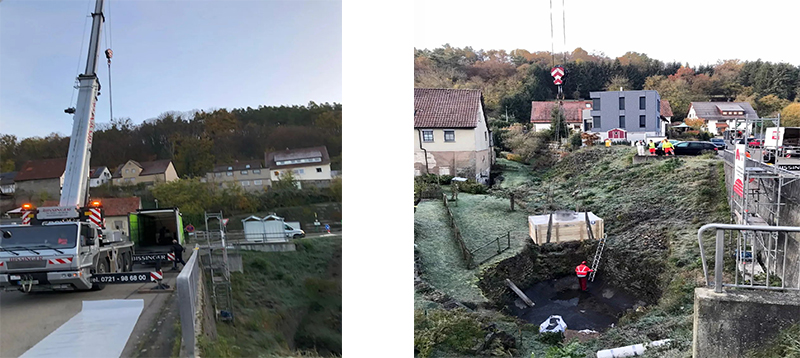

使用随车吊将装有软管的木箱送入湖底

施工：将英普瑞格软管拉入待修复管道固化

03 工艺优势

使用非开挖修复该排水管道是该项目业主的首选。相对于传统的开挖污水渠，首先，德国英普瑞格紫外光固化技术在安装过程中灵活便捷，易于进入狭窄极限空间作业。其次，这一过程可以大大节省施工时间，避免了复杂的挖掘工程及交通分流，只需将定制好的英普瑞格紫光固化内衬软管准时运到施工现场，即可随时准备安装。需要注意的是，在内衬软管拉入原管道之前，需将安装保护膜提前拉入原管道中固定，防止内衬软管拉入旧管道时磨损。在施工过程中，对紫外光固化过程进行记录和摄像监控。英普瑞格内衬软管良好的安装性能也大大简化了施工人员的技术工作。

德国英普瑞格紫外光固化内衬材料的设计和应用获得德国和欧洲建筑工程技术和建筑产品（DIBT）认证。修复后的管道强度高，寿命至少可以延长50年！
